Styki pomocnicze 1NO+1NC 5A/250V, rozłączniki HAx rozmiar 1-4, 20-160A | HZC311 Hager

Opis i Kluczowe Cechy

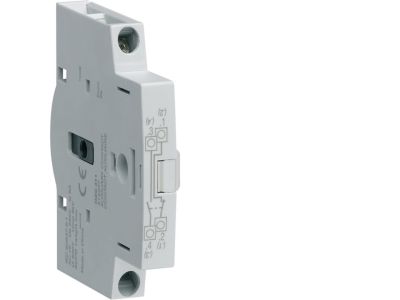

Styki pomocnicze Hager HZC311 to kompaktowe rozszerzenie sterowania dla rozłączników serii HAx w rozmiarach 1-4 (20-160A). Wyposażone w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) o parametrach 5A/250V, zapewniają niezawodną sygnalizację stanu oraz możliwość odciążenia obwodów sterowniczych. Przeznaczone do montażu modułowego w rozdzielnicach.

• Styk 1NO+1NC: Umożliwia jednoczesną sygnalizację załączenia i wyłączenia rozłącznika oraz podanie impulsu do układów automatyki.
• Prąd znamionowy 5A / napięcie 250V: Wystarczający do bezpiecznego sterowania cewkami styczników, przekaźników i wejściami PLC w typowych instalacjach niskiego napięcia.
• Dedykowane do rozłączników HAx (rozmiar 1-4, 20-160A): Gwarantują mechaniczne dopasowanie i elektryczną kompatybilność bez konieczności stosowania dodatkowych adapterów.
• Kompaktowa konstrukcja modułowa: Zajmuje minimalną przestrzeń w rozdzielnicy, co ułatwia rozbudowę istniejących układów.
• Bezobsługowa mechanika styków: Zapewnia długą żywotność i stabilność parametrów w standardowych warunkach eksploatacji.

Zgodność z Normami

Produkt Hager HZC311 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia zgodnych z wymaganiami Dyrektywy Niskonapięciowej.

Zastosowanie

Styki pomocnicze HZC311 znajdują uniwersalne zastosowanie w rozdzielnicach i szafkach sterowniczych, szczególnie w obwodach wymagających sygnalizacji położenia łącznika głównego. Idealnie nadają się do:

• Syngalizacji stanu załączonego/wyłączonego rozłącznika HAx w systemach nadzoru i automatyki budynkowej.
• Przekazywania impulsów do kaskadowego sterowania stycznikami lub przekaźnikami.
• Współpracy z programowalnymi sterownikami PLC jako sygnał suchy do monitorowania obwodów zasilania.
• Rozbudowy układów rozdzielnic w budynkach mieszkalnych, komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż styków pomocniczych HZC311 powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Elementy mocuje się na szynie TH35 (DIN) w rozdzielnicy – należy je wpiąć bezpośrednio w złącze rozłącznika HAx zgodnie z instrukcją producenta. Przekrój przewodów doprowadzających dobierz do prądu 5A (zalecane minimum 1,5 mm²). Moment dokręcania zacisków podaj w dokumentacji technicznej – nie przekraczaj zalecanych wartości, aby uniknąć uszkodzenia izolacji.

FAQ

• Czy styki pomocnicze HZC311 mają podświetlenie? Nie, model ten nie posiada żadnych elementów podświetlających. Stan załączenia można odczytać na podstawie mechanicznego wskaźnika na rozłączniku głównym.
• Jaki stopień ochrony IP mają styki HZC311? Producent nie podaje stopnia ochrony dla samego modułu styków. W standardowych warunkach montażu wewnątrz rozdzielnicy (z odpowiednią obudową) zapewniony jest typowy dla aparatury modułowej poziom IP20 – ochrona przed ciałami stałymi o średnicy powyżej 12 mm.
• Jaki jest tryb pracy styków – NO i NC? Jeden zestyk jest normalnie otwarty (NO) – łączy obwód po załączeniu rozłącznika, drugi normalnie zamknięty (NC) – rozłącza obwód po załączeniu. Pozwala to na uzyskanie sygnalizacji komplementarnej.
