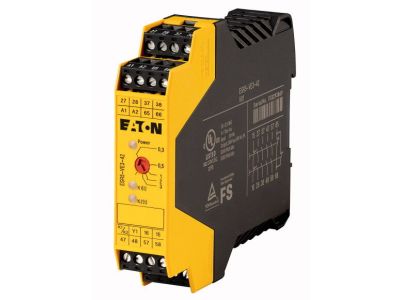

Styki dodatkowe przekaźnika bezpieczeństwa z opóźnieniem, ESR5-VE3-42 | 118706 Eaton

Alternatywny kod produktu: ESR5-VE3-42

Opis i Kluczowe Cechy

Moduł styków dodatkowych ESR5-VE3-42 (nr katalogowy 118706) to specjalistyczny element do rozszerzania zestyków w zabezpieczających modułach logicznych oraz funkcji czasu. Przeznaczony do pracy z opóźnionym odpadaniem, zapewnia realizację kategorii stop 1 zgodnie z IEC/EN 60204, co przekłada się na podniesienie poziomu bezpieczeństwa maszyny. Wyposażony w 4 ścieżki prądu zwalniającego i 2 ścieżki sygnalizacyjne, umożliwia elastyczne konfigurowanie obwodów sterujących.

• 4 ścieżki prądu zwalniającego: Umożliwiają budowę redundantnych obwodów stopu – maksymalizują kategorię bezpieczeństwa aparatu podstawowego zgodnie z IEC 61508 i IEC 60204.
• 2 ścieżki prądu sygnalizacyjnego: Służą do niezależnego monitorowania stanu przekaźnika – ułatwiają diagnostykę i sygnalizację w układach automatyki.
• Napięcie zasilające 24 VDC: Standardowe napięcie w instalacjach przemysłowych – ułatwia integrację z istniejącymi systemami sterowania.
• Opóźnione odpadanie: Zapewnia kontrolowane opóźnienie przy wyłączaniu – niezbędne w aplikacjach wymagających sekwencyjnego bezpiecznego zatrzymania (stop kategoria 1).
• Zabezpieczenie przed dotknięciem zgodne z EN 50274: Ochrona przed przypadkowym kontaktem przy pionowym uruchamianiu od przodu – zwiększa bezpieczeństwo podczas montażu i eksploatacji.

Zgodność z Normami

Moduł ESR5-VE3-42 został zaprojektowany zgodnie z wymaganiami norm IEC/EN 60204 (kategoria stop 1) oraz IEC 61508, co pozwala na osiągnięcie maksymalnej kategorii stop urządzenia podstawowego. Dodatkowo spełnia wymogi EN 50274 w zakresie ochrony przed dotknięciem palcem. Posiada oznaczenie CE.

Zastosowanie

Moduł styków dodatkowych przeznaczony jest do rozbudowy obwodów bezpieczeństwa w maszynach i liniach produkcyjnych. Sprawdza się szczególnie w aplikacjach wymagających opóźnionego wyłączania oraz sygnalizacji stanu pracy.

• Rozszerzanie styków w zabezpieczających modułach logicznych – zwiększenie liczby torów prądowych przy zachowaniu kategorii stop.
• Realizacja funkcji czasu w układach stop kategorii 1 – opóźnione odpadanie do sterowania dodatkowymi odbiornikami (np. hamulcami, zasuwami).
• Współpraca z przekaźnikami bezpieczeństwa i sterownikami PLC – jako element sygnalizacji stanu (ścieżki sygnalizacyjne).
• Automatyka budynkowa i przemysłowa – tam gdzie wymagane jest bezpieczne zatrzymanie z opóźnieniem i monitoringiem.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Moduł przeznaczony jest do montażu na szynie TH35 (DIN). Momenty dokręcania śrub oraz przekroje przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami. Złącza przewidziane dla przewodów o odpowiednim przekroju – dobór uzależniony od prądu obciążenia (nieprzekraczającego wartości znamionowych). Należy zapewnić ochronę przed przypadkowym dotknięciem części czynnych, co jest realizowane przez konstrukcję modułu zgodną z EN 50274.

FAQ

• Jakie jest napięcie zasilania modułu ESR5-VE3-42? Napięcie zasilające wynosi 24 VDC. Jest to standardowe napięcie stosowane w przemysłowych układach sterowania.
• Ile ścieżek prądowych posiada ten moduł? Moduł wyposażony jest w 4 ścieżki prądu zwalniającego (torów stopu) oraz 2 ścieżki prądu sygnalizacyjnego, co daje łącznie 6 par styków.
• Czy moduł ma zabezpieczenie przed dotknięciem? Tak – spełnia wymogi normy EN 50274, zapewniając ochronę przed przypadkowym kontaktem przy pionowym uruchamianiu od przodu.
