Styk sygnalizacyjny napędu obrotowego, NSX400/650, 2szt Compact NSX | LV429287 Schneider Electric

Opis i Kluczowe Cechy

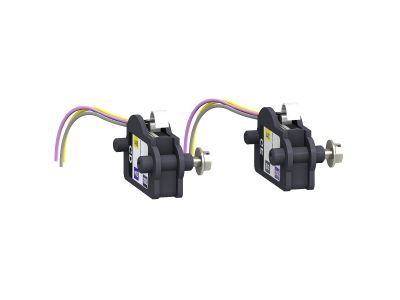

Styk sygnalizacyjny napędu obrotowego firmy Schneider Electricder Electric (symbol LV429287) to akcesorium przeznaczone do wyłączników serii Compact NSX w zakresie prądów od 100 A do 630 A. Zestaw zawiera 2 sztuki przełączników wózka, które umożliwiają zdalne monitorowanie położenia napędu obrotowego. Dzięki temu rozwiązaniu instalator i użytkownik zyskują bieżącą informację o stanie wyłącznika (włączony/wyłączony/odłączony) bez konieczności bezpośredniego oględzin pola rozdzielnicy.

• Dedykowany do Compact NSX: styki są kompatybilne z wyłącznikami z serii NSX100...250 oraz NSX400...630, co gwarantuje łatwą integrację w istniejących rozdzielnicach.
• Zestaw 2 sztuk: w komplecie otrzymujesz dwa przełączniki wózka, co pozwala na sygnalizację dwóch różnych położeń (np. załączony/wyłączony) lub zastosowanie w dwóch wyłącznikach.
• Monitorowanie położenia: przełącznik wózka zmienia stan w zależności od ustawienia napędu obrotowego – idealny do przesyłania sygnału do sterownika PLC lub systemu BMS.
• Łatwy montaż: akcesorium montuje się bezpośrednio w obudowie wyłącznika Compact NSX, bez konieczności dodatkowej obróbki mechanicznej.
• Zastosowanie w systemach nadzoru: umożliwia zdalne odczytywanie statusu wyłącznika, co zwiększa bezpieczeństwo i efektywność zarządzania energią.

Zgodność z Normami

Styk sygnalizacyjny LV429287 został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich i posiada certyfikat CE. Produkt przeznaczony jest do stosowania z wyłącznikami serii Compact NSX, które spełniają odpowiednie normy dla aparatury modułowej. W przypadku braku konkretnych numerów norm w danych producenta, zaleca się przestrzeganie krajowych przepisów instalacyjnych.

Zastosowanie

Przełącznik wózka LV429287 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne monitorowanie stanu wyłącznika Compact NSX. Sygnalizacja położenia napędu obrotowego pozwala na łatwą integrację z systemami automatyki budynkowej i sterowania.

• Monitorowanie załączenia/wyłączenia wyłącznika w rozdzielnicach głównych i podrozdzielnicach.
• Przekazywanie sygnału do sterowników PLC lub przekaźników w systemach zarządzania energią (BMS).
• Sygnalizacja położenia „odłączony” w celu potwierdzenia odcięcia zasilania podczas prac serwisowych.
• Współpraca z modułami komunikacyjnymi w inteligentnych instalacjach budynkowych.

Wskazówki Montażowe

Montaż styku sygnalizacyjnego LV429287 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie od wyłącznika Compact NSX. Przełącznik wózka instaluje się w dedykowanym gnieździe na obudowie napędu obrotowego – nie wymaga użycia szyny TH35. Dokręć elementy z momentem podanym w dokumentacji producenta. Przekrój przewodów sygnałowych dobierz zgodnie z maksymalnym obciążeniem styków (dane katalogowe wyłącznika). Po zakończeniu montażu sprawdź poprawność działania poprzez ręczne przesterowanie napędu.

FAQ

• Czy styk sygnalizacyjny posiada podświetlenie LED? Nie. LV429287 to mechaniczny przełącznik wózka, który nie zawiera elementów podświetlających. Sygnalizacja odbywa się wyłącznie poprzez zmianę stanu styków (zwarcie/rozwarcie).
• Jaki stopień ochrony ma ten produkt? Jako akcesorium montowane wewnątrz obudowy wyłącznika Compact NSX, nie ma przypisanego samodzielnego stopnia IP. W typowych warunkach pracy wewnątrz rozdzielnicy przyjmuje się ochronę IP20.
• Jak działa tryb pracy styku? Przełącznik wózka zmienia stan styków w zależności od ustawienia napędu obrotowego wyłącznika. W praktyce odpowiada on położeniom: „włączony”, „wyłączony” oraz (w przypadku wyłączników z odłączaniem) „odłączony”. Daje to czysto binarny sygnał elektryczny dla systemów monitoringu.
