Styk pomocniczy ZP-IHK | 286052 Eaton

Opis i Kluczowe Cechy

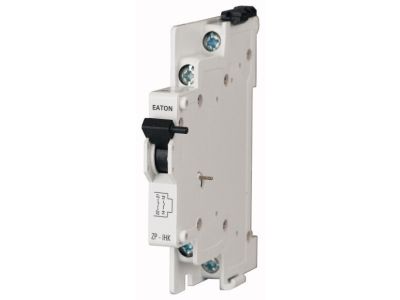

Styk pomocniczy EATON o numerze katalogowym 286052, model ZP-IHK, to zaawansowany komponent automatyki budynkowej i przemysłowej, zaprojektowany do precyzyjnego monitorowania stanu pracy aparatury modułowej. Urządzenie charakteryzuje się kompaktową konstrukcją o szerokości zaledwie 0,5 jednostki modułowej (SU), co pozwala na znaczną oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności kontrolnej.

• Konfiguracja styków: Wyposażony w jeden styk zwierny (1N/O) oraz jeden styk rozwierny (1N/C), co umożliwia jednoczesne przesyłanie sygnału o załączeniu oraz wyłączeniu urządzenia głównego.
• Uniwersalność: Produkt jest w pełni kompatybilny z szeroką gamą aparatury EATON, w tym z wyłącznikami nadprądowymi serii PLS, wyłącznikami kombinowanymi PKNM oraz wyłącznikami silnikowymi Z-MS.
• Niezawodność: Wysoka jakość wykonania gwarantuje stabilne przełączanie sygnałów sterujących nawet w wymagających warunkach eksploatacyjnych.
• Montaż boczny: System zatrzaskowy umożliwia szybkie i pewne połączenie ze współpracującym aparatem bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Styk pomocniczy ZP-IHK został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w Unii Europejskiej. Spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego przydatność do pracy w obwodach sterowniczych i pomocniczych. Posiada certyfikację CE oraz przeszedł testy wytrzymałości dielektrycznej i mechanicznej, co zapewnia długowieczność komponentu w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Głównym przeznaczeniem styku ZP-IHK jest zdalna sygnalizacja stanu położenia styków głównych wyłączników. Znajduje zastosowanie w:

• Systemach BMS: Przekazywanie informacji o zadziałaniu zabezpieczeń do systemów zarządzania budynkiem.
• Układach sterowania: Blokowanie lub zezwalanie na pracę innych podzespołów w zależności od stanu wyłącznika głównego.
• Sygnalizacji wizualnej i dźwiękowej: Uruchamianie kontrolek na elewacji szafy sterowniczej lub syren alarmowych w przypadku awarii.
• Przemysłowych szafach rozdzielczych: Gdzie wymagana jest precyzyjna kontrola nad stanem zasilania maszyn i urządzeń.

Wskazówki Montażowe

Montaż styku pomocniczego ZP-IHK powinien być przeprowadzony przez wykwalifikowany personel. Należy zwrócić uwagę na następujące aspekty:

• Integracja z aparatem: Styk montuje się z boku urządzenia głównego (np. PLS lub PKNM). Przed montażem należy upewnić się, że oba urządzenia są w pozycji wyłączonej (OFF).
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały kontakt elektryczny i zapobiec przegrzewaniu się punktów styku.
• Przekroje przewodów: Zaleca się stosowanie przewodów o przekrojach dostosowanych do prądów sterowniczych, co zapewnia optymalną sztywność połączenia wewnątrz rozdzielnicy.
• Weryfikacja: Po zamontowaniu należy ręcznie sprawdzić mechaniczne sprzężenie styku z aparatem głównym poprzez kilkukrotne przełączenie dźwigni.

FAQ

• Czy styk ZP-IHK pasuje do wyłączników innych producentów? Urządzenie jest dedykowane do osprzętu marki EATON (seria PLS, PKNM, Z-MS) i tylko z nimi gwarantuje pełną kompatybilność mechaniczną.
• Jaka jest szerokość tego modułu? Styk zajmuje 0,5 modułu (ok. 8,75 mm), co czyni go rozwiązaniem niezwykle kompaktowym.
• Czy styk sygnalizuje wyzwolenie elektryczne czy tylko zmianę pozycji dźwigni? Model ZP-IHK jest stykiem pomocniczym, który odzwierciedla mechaniczne położenie styków głównych aparatu, do którego jest dołączony.
