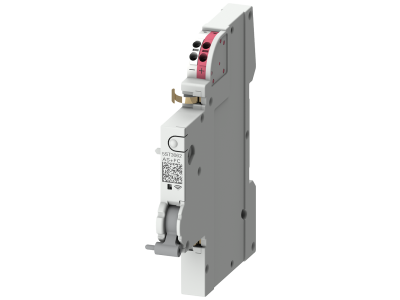

Styk pomocniczy + styk sygnalizacji awarii 5ST3 COM | 5ST3062-0MC Siemens

Alternatywny kod produktu: 5ST30620MC

Opis i Kluczowe Cechy

Styk pomocniczy z sygnalizacją awarii 5ST3 COM to zaawansowany łącznik przeznaczony do współpracy z wyłącznikami nadmiarowo-prądowymi, wyłącznikami różnicowoprądowymi, RCBO oraz AFDD. Zasilany napięciem DC 24V, dostarcza sygnał o stanie pracy urządzenia – idealne rozwiązanie do systemów monitorowania i automatyzacji instalacji elektrycznych.

• Zasilanie DC 24V: Kompatybilny z systemami sterowania niskonapięciowego, zapewnia stabilną pracę i łatwą integrację z istniejącymi układami.
• Sygnalizacja awarii: Przekazuje informację o zadziałaniu zabezpieczenia, ułatwiając szybką identyfikację problemu w instalacji.
• Styk pomocniczy 0,5 DU: Uniwersalne zastosowanie – może być używany do zdalnego monitorowania stanu wyłącznika.
• Współpraca z aparaturą modułową: Przeznaczony do montażu na szynie DIN, kompatybilny z szeroką gamą wyłączników i zabezpieczeń.
• Zgodność z normami bezpieczeństwa: Spełnia wymagania dla aparatury elektrycznej w zakresie izolacji i odporności na zakłócenia.

Zgodność z Normami

Styk pomocniczy 5ST3 COM spełnia wymogi norm europejskich dotyczących aparatury modułowej, w tym normy bezpieczeństwa dla styków pomocniczych oraz kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE.

Zastosowanie

Styk pomocniczy z sygnalizacją awarii znajduje zastosowanie w instalacjach wymagających zdalnego monitorowania stanu zabezpieczeń oraz w systemach automatyki budynkowej i przemysłowej.

• Monitorowanie działania wyłączników różnicowoprądowych w układach IT i TN – sygnalizacja awarii izolacji.
• Integracja z systemami BMS (Building Management System) – zdalne raportowanie stanu zabezpieczeń.
• Zdalne sterowanie i diagnostyka w instalacjach przemysłowych – np. w rozdzielnicach maszynowych.
• Stosowanie w układach awaryjnego wyłączania (E-stop) – sygnalizacja zadziałania zabezpieczenia.

Wskazówki Montażowe

Montaż styku powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Styk należy zamontować na szynie DIN obok współpracującego wyłącznika, postępując zgodnie z instrukcją producenta. Połączenia elektryczne wykonywać przy odłączonym napięciu. Zasilanie DC 24V należy podłączyć do dedykowanych zacisków, zachowując poprawną polaryzację. Po montażu przeprowadzić test działania – styk powinien reagować na sygnał z wyłącznika.

FAQ

• Czy styk 5ST3 COM wymaga dodatkowego zasilania? Tak, wymaga zasilania napięciem DC 24V, które należy doprowadzić do odpowiednich zacisków.
• Czy styk współpracuje ze wszystkimi typami wyłączników? Przeznaczony do współpracy z wyłącznikami nadmiarowo-prądowymi, różnicowoprądowymi, RCBO i AFDD. Przed montażem sprawdzić kompatybilność mechaniczną i elektryczną.
• Jakie jest maksymalne obciążenie styku? Maksymalne obciążenie nie zostało określone w danych produktu. Zaleca się stosowanie styku zgodnie z zaleceniami producenta współpracującego urządzenia.
