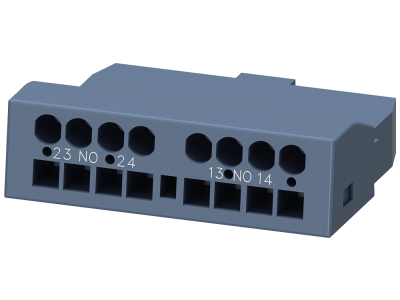

Łącznik pomocniczy poprzeczny, 2NO, Przyłącze sprężynowe do wyłącznika S00/S0 | 3RV2901-2F Siemens

Alternatywny kod produktu: 3RV29012F

Opis i Kluczowe Cechy

Łącznik pomocniczy poprzeczny 2NO z przyłączem sprężynowym symbol 3RV2901-2F firmy Siemens to kompaktowy moduł sygnalizacyjny przeznaczony do wyłączników silnikowych serii SIRIUS S00 i S0. Dzięki zestykowi 2NO oraz bezśrubowej technologii sprężynowej umożliwia szybki i pewny montaż oraz niezawodne przesyłanie informacji o stanie głównego wyłącznika do układów sterowania. Urządzenie jest integralną częścią modułowego systemu SIRIUS, co gwarantuje spójność i łatwą rozbudowę instalacji.

• Styk 2NO (dwa normalnie otwarte): Pozwala na niezależne przesyłanie dwóch sygnałów sterujących – idealne do monitorowania stanu wyłącznika w systemach PLC lub do zdalnej sygnalizacji zadziałania
• Przyłącze sprężynowe (bezśrubowe): Skraca czas montażu i eliminuje konieczność dokręcania – wystarczy wcisnąć przewód, co minimalizuje ryzyko poluzowania połączeń
• Przeznaczony do wyłączników S00 i S0: Uniwersalna kompatybilność w ramach rodziny SIRIUS – łatwy retrofit i ujednolicenie komponentów w szafie sterowniczej
• Zwarta konstrukcja modułowa: Zajmuje minimalną szerokość na szynie TH35, oszczędzając miejsce w rozdzielnicy
• System SIRIUS: Gwarantuje długą żywotność mechaniczną i elektryczną oraz łatwą integrację z innymi akcesoriami serii

Zgodność z Normami

Łącznik pomocniczy 3RV2901-2F został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości oraz posiada certyfikat CE. Jako część systemu SIRIUS spełnia wymagania norm dla aparatury sterowniczej w instalacjach przemysłowych. Dokładne numery norm dostępne są w pełnej dokumentacji technicznej producenta.

Zastosowanie

Łącznik pomocniczy poprzeczny 2NO znajduje zastosowanie wszędzie tam, gdzie niezbędne jest zdalne monitorowanie lub sygnalizacja stanu wyłącznika silnikowego. Sprawdza się w układach automatyki budynkowej oraz w maszynach przemysłowych.

• Sygnalizacja zadziałania wyłącznika głównego w szafie sterowniczej – np. przesłanie sygnału do panelu operatorskiego lub systemu SCADA
• Podawanie impulsów do styczników lub przekaźników wykonawczych w celu sekwencyjnego wyłączania kolejnych odbiorników
• Monitorowanie stanu w aplikacjach z redundantnym układem sterowania (dwa niezależne kanały NO)
• Rozbudowa układów bezpieczeństwa – jako element informujący o położeniu styku głównego wyłącznika

Wskazówki Montażowe

Montaż i wszelkie prace przy łączniku pomocniczym mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy, a przewody łączy za pomocą przyłącza sprężynowego – nie wymaga to użycia narzędzi, ale należy stosować przewody o przekroju odpowiednim do prądu obciążenia (zgodnie z dokumentacją techniczną). Moment dokręcania wszelkich śrub mocujących musi być zgodny z wytycznymi producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy łącznik jest podświetlany? Nie, model 3RV2901-2F nie jest wyposażony w podświetlenie LED. Służy wyłącznie do przesyłania sygnałów sterujących (stan suchych styków). Do sygnalizacji wizualnej należy stosować osobne lampki lub moduły sygnalizacyjne z serii SIRIUS.
• Jaki jest stopień ochrony łącznika? W dostarczonych danych nie podano stopnia ochrony IP. Jako aparat pomocniczy montowany wewnątrz rozdzielnicy typowo nie wymaga wysokiej ochrony przed pyłem i wilgocią – szczegółowe informacje znajdują się w karcie katalogowej producenta.
• W jakim trybie pracy pracują styki? Styki są normalnie otwarte (NO). Oznacza to, że obwód jest rozwarty w stanie spoczynku, a zwierany po zadziałaniu wyłącznika głównego, do którego moduł jest mechanicznie sprzężony. Nie jest to styk przełączny (zmienny) – sygnalizuje tylko stan „wyłącznik załączony”.
