Styk pomocniczy poprzeczny 2NO Do wyłączników w wielkości S00 do S3 | 3RV2901-1F Siemens

Opis i Kluczowe Cechy

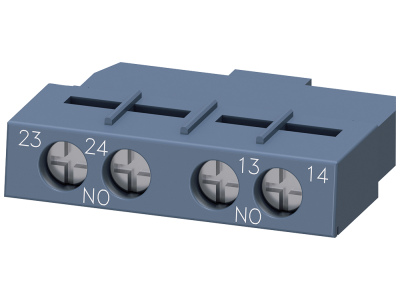

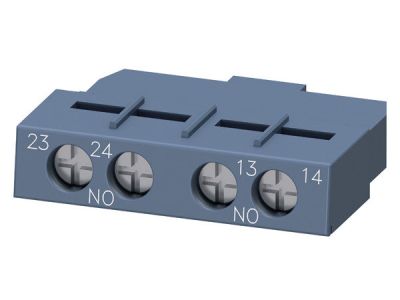

Styk pomocniczy poprzeczny Siemens o numerze katalogowym 3RV2901-1F to wysokiej klasy komponent modułowy należący do renomowanej rodziny produktów SIRIUS. Urządzenie zostało zaprojektowane z myślą o rozszerzeniu funkcjonalności wyłączników silnikowych w rozmiarach od S00 do S3. Wyposażenie styku w dwa obwody zwierne (2NO - Normally Open) pozwala na skuteczne przesyłanie sygnałów o stanie pracy urządzenia do układów sterowania, sygnalizacji lub systemów nadrzędnych PLC.

• Kompatybilność systemowa: Idealnie dopasowany do aparatury modułowej SIRIUS, co gwarantuje pełną spójność mechaniczną i elektryczną.
• Konfiguracja styków: Posiada 2 styki zwierne (2NO), które umożliwiają jednoczesne sterowanie dwoma niezależnymi obwodami pomocniczymi.
• Uniwersalność rozmiarowa: Możliwość montażu na wyłącznikach w szerokim zakresie wielkości (S00, S0, S2 oraz S3) znacząco redukuje koszty magazynowe.
• Trwałość: Wykonanie z materiałów odpornych na trudne warunki przemysłowe zapewnia długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest standardem dla marki Siemens. Spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do pracy w profesjonalnych instalacjach niskiego napięcia. Dzięki przynależności do systemu SIRIUS, styk posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje bezpieczeństwo użytkowania oraz minimalny wpływ na środowisko naturalne.

Zastosowanie

Styk pomocniczy 3RV2901-1F znajduje szerokie zastosowanie w zaawansowanych układach automatyki przemysłowej. Jest dedykowany do współpracy z przekaźnikami pomocniczymi oraz stycznikami mocy. Należy pamiętać, że styk ten nie jest przeznaczony do współpracy z wyłącznikami różnicowoprądowymi z członem nadprądowym ani z wyłącznikami mocy o dużej skali. Główne obszary wykorzystania to:

• Sygnalizacja stanu załączenia wyłącznika silnikowego w szafach sterowniczych.
• Blokady elektryczne w układach nawrotnych i gwiazda-trójkąt.
• Monitorowanie pracy napędów w liniach produkcyjnych.
• Integracja z systemami bezpieczeństwa i wizualizacji procesów.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki, co skraca czas prefabrykacji rozdzielnic. Zalecany jest montaż boczny, który realizowany jest przy pomocy dedykowanych śrub mocujących, zapewniających stabilne połączenie z aparatem głównym. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących siły docisku śrub, aby zapewnić trwały styk elektryczny i uniknąć uszkodzenia zacisków.
• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, co zapobiega ich utlenianiu i poprawia pewność połączenia.
• Pozycjonowanie: Przed dokręceniem śrub należy upewnić się, że popychacz styku pomocniczego jest prawidłowo sprzężony z mechanizmem wyłącznika głównego.

FAQ

• Czy ten styk pasuje do wyłączników innych producentów? Nie, styk 3RV2901-1F jest dedykowany wyłącznie do aparatury Siemens z serii SIRIUS (wielkości S00-S3).
• Czy mogę zamontować ten styk na wyłączniku różnicowoprądowym? Nie, zgodnie ze specyfikacją techniczną, styk nie jest odpowiedni dla wyłączników różnicowoprądowych z zabezpieczeniem nadprądowym.

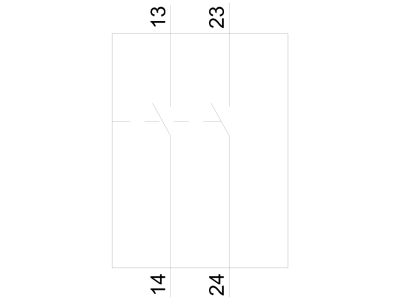

• Jaka jest funkcja styków 2NO? Styki 2NO (normalnie otwarte) zamykają się w momencie załączenia aparatu głównego, co pozwala na przesłanie sygnału o pracy urządzenia do układu sterowania.
