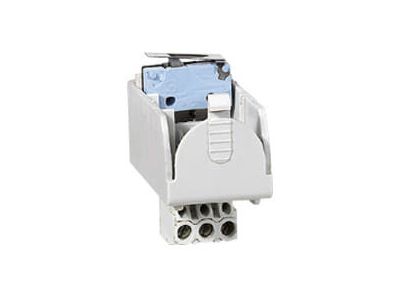

Styk pomocniczy NO+NC do rozłączników Vistop 63-160A | 022704 Legrand

Opis i Kluczowe Cechy

Styk pomocniczy NO+NC o symbolu 022704 to dedykowane wyposażenie do rozłączników serii Vistop 63–160 A. Dzięki prądowi znamionowemu 5 A i napięciu 250 V umożliwia niezawodne przesyłanie sygnałów w obwodach sterowania. Zestyk przełączny (NO+NC) zapewnia elastyczną konfigurację, a zatrzaskowy montaż upraszcza instalację.

• Prąd znamionowy 5 A: bezpieczna praca w obwodach pomocniczych, minimalizacja ryzyka przeciążenia styków.
• Napięcie znamionowe 250 V: odpowiednie dla standardowych obwodów sygnalizacji i sterowania.
• Zestyk przełączny NO+NC: uniwersalność – możliwość wykorzystania zarówno jako sygnał załączenia, jak i rozłączenia.
• Mocowanie na zatrzask: szybki i pewny montaż na rozłączniku Vistop bez użycia narzędzi.
• Kompletny zestaw: styk pomocniczy wraz ze wspornikiem gotowy do instalacji.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Styk pomocniczy znajduje zastosowanie w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest monitorowanie stanu rozłącznika lub przekazywanie sygnałów do układów sterowania.

• Sygnalizacja położenia rozłącznika (załączony/wyłączony) przy użyciu styku NO lub NC.
• Podawanie impulsów do styczników, przekaźników lub wejść PLC.
• Realizacja blokad i układów bezpieczeństwa w instalacjach przemysłowych.
• W automatyce budynkowej do sygnalizacji stanu obwodu.

Wskazówki Montażowe

Montaż styku pomocniczego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Styk mocuje się na zatrzask w odpowiednim gnieździe rozłącznika Vistop. Podłączenie przewodów do zacisków (przekrój maksymalny 2,58 mm²) należy wykonać zgodnie z dokumentacją producenta, zachowując odpowiedni moment dokręcania.

FAQ

• Czy styk pomocniczy ma podświetlenie? Nie, styk pomocniczy nie jest wyposażony w podświetlenie LED – pełni wyłącznie funkcję sygnalizacji mechanicznej.
• Jaki jest stopień ochrony? Producent nie podaje stopnia ochrony. Styk przeznaczony jest do montażu wewnątrz rozdzielnicy.
• Z jakimi rozłącznikami Vistop współpracuje styk? Styk kompatybilny jest z rozłącznikami Vistop 63, 100, 125 i 160 A. Nie jest przeznaczony do modeli 32 i 50 A.
