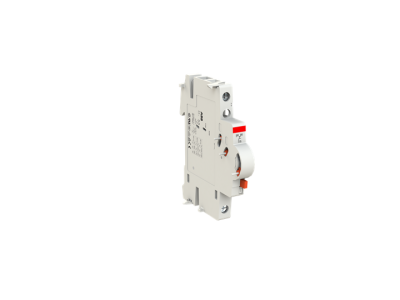

Styk pomocniczy montaż boczny 1NO 1NC, pro M compact, S2C-S/H6R | 2CDS200922R0001 ABB

Opis i Kluczowe Cechy

Styk pomocniczy i sygnałowy ABB S2C-S/H6R z serii pro M compact to zaawansowane akcesorium modułowe, zaprojektowane z myślą o precyzyjnym monitorowaniu stanu aparatury modułowej. Urządzenie wyposażone jest w jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NC), co pozwala na elastyczną integrację z układami sterowania i sygnalizacji. Kluczową innowacją tego modelu jest wbudowany selektor funkcji, który umożliwia instalatorowi wybór trybu pracy: jako styk pomocniczy (H), odzwierciedlający aktualne położenie styków głównych urządzenia, lub jako styk sygnałowy (S), informujący o wyzwoleniu aparatu na skutek usterki, takiej jak przeciążenie, zwarcie lub doziemienie.

• Uniwersalność funkcji: Możliwość przełączania między sygnalizacją stanu a sygnalizacją błędu.
• Konfiguracja styków: Układ 1NO + 1NC zapewnia wszechstronność w projektowaniu obwodów kontrolnych.
• Kompaktowa budowa: Montaż boczny nie zajmuje nadmiernej przestrzeni w rozdzielnicy, zachowując spójność estetyczną serii pro M compact.
• Wysoka niezawodność: Produkt renomowanej marki ABB gwarantuje długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego przydatność do pracy w wymagających warunkach przemysłowych i komercyjnych. Dzięki certyfikacji CE oraz przynależności do sprawdzonego systemu pro M compact, styk S2C-S/H6R zapewnia pełne bezpieczeństwo użytkowania oraz kompatybilność elektromagnetyczną w ramach systemów automatyki budynkowej.

Zastosowanie

Styk pomocniczy S2C-S/H6R charakteryzuje się szeroką kompatybilnością z flagowymi seriami aparatury ABB. Jest dedykowany do współpracy z:

• Wyłącznikami nadprądowymi serii S 200 oraz SN 201.
• Wyłącznikami różnicowoprądowymi serii F 200.
• Blokami różnicowoprądowymi i wyłącznikami kombinowanymi (RCBO) serii DS201, DS202C oraz DS 200.

W trybie sygnałowym (S) urządzenie precyzyjnie wskazuje przyczynę zadziałania zabezpieczenia, co jest kluczowe w systemach utrzymania ruchu do szybkiej diagnostyki awarii (przetężenie, zwarcie lub upływ prądu doziemnego).

Wskazówki Montażowe

Montaż styku S2C-S/H6R jest intuicyjny i odbywa się po prawej stronie aparatu głównego. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie w rozdzielnicy jest odłączone. Należy zwrócić uwagę na poprawne ustawienie selektora funkcji przed zatrzaśnięciem modułu na szynie DIN. Mechaniczne połączenie ze sworzniem wyłącznika głównego musi być stabilne, aby zapewnić precyzyjne przenoszenie ruchu styków. Zaleca się stosowanie odpowiednich momentów dokręcania zacisków śrubowych, aby uniknąć przegrzewania się punktów styku i zapewnić trwałość połączenia przewodów sterowniczych.

FAQ

• Czy styk S2C-S/H6R może pracować jednocześnie jako pomocniczy i sygnałowy? Nie, tryb pracy wybierany jest za pomocą selektora przed montażem. Użytkownik decyduje, czy styk ma reagować na każde przełączenie aparatu, czy tylko na wyzwolenie awaryjne.
• Z którymi seriami wyłączników ABB współpracuje ten moduł? Jest w pełni kompatybilny z seriami S 200, SN 201, F 200 oraz DS 200 (w tym DS201 i DS202C).
• Jaki jest układ styków w tym modelu? Urządzenie posiada jeden styk normalnie otwarty (1NO) oraz jeden styk normalnie zamknięty (1NC).
