Styk pomocniczy łączników krzywkowych HI11-P1/P3E | 061813 Eaton

Opis i Kluczowe Cechy

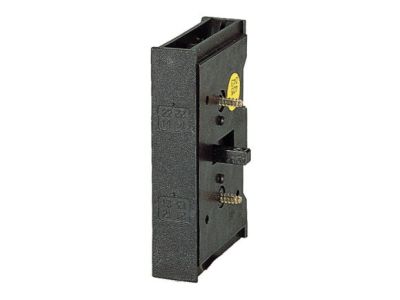

Styk pomocniczy HI11-P1/P3E o numerze katalogowym 61813 to wysokiej klasy komponent modułowy zaprojektowany przez renomowanego producenta aparatury elektrycznej – firmę EATON. Jest to element dedykowany do rozbudowy funkcjonalności łączników krzywkowych serii T oraz rozłączników obciążenia serii P. Urządzenie zostało wyposażone w zestaw styków pomocniczych w konfiguracji 1NO (styk zwierny) oraz 1NC (styk rozwierny), co pozwala na skuteczne monitorowanie stanu pracy aparatu głównego oraz integrację z układami sterowania i sygnalizacji.

Kluczową cechą styku HI11-P1/P3E jest jego pełna kompatybilność z jednostkami napędowymi rozłączników P1 oraz P3, które obsługują prądy znamionowe w szerokim zakresie. Dzięki zastosowaniu materiałów o wysokiej odporności dielektrycznej, styk zapewnia bezpieczną separację obwodów pomocniczych od obwodów mocy. Precyzyjny mechanizm przełączający gwarantuje niezawodność działania nawet przy dużej częstotliwości łączeń, co jest niezbędne w wymagających aplikacjach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z międzynarodową normą IEC/EN 60947-3, która definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych niskiego napięcia. Zgodność ta potwierdza, że styk pomocniczy HI11-P1/P3E spełnia rygorystyczne kryteria dotyczące:

• Bezpieczeństwa użytkowania w instalacjach niskiego napięcia.
• Wytrzymałości mechanicznej i elektrycznej w cyklach pracy pod obciążeniem.
• Odporności na przepięcia oraz stabilności parametrów izolacyjnych.
• Prawidłowego oznakowania i identyfikacji zacisków przyłączeniowych.

Zastosowanie

Styk pomocniczy HI11-P1/P3E znajduje wszechstronne zastosowanie w nowoczesnych systemach elektroenergetycznych i automatyce przemysłowej. Jego głównym zadaniem jest przekazywanie informacji o aktualnym położeniu styków głównych rozłącznika do systemów nadrzędnych, takich jak sterowniki PLC, moduły logiczne czy panele operatorskie HMI. Przykładowe obszary wykorzystania obejmują:

• Sygnalizacja stanu: Załączanie kontrolek optycznych lub sygnałów dźwiękowych informujących o stanie pracy maszyny.
• Układy blokad: Realizacja elektrycznych blokad bezpieczeństwa, uniemożliwiających uruchomienie innych sekcji instalacji, gdy rozłącznik główny jest otwarty.
• Automatyka budynkowa: Integracja z systemami BMS w celu monitorowania zasilania rozdzielnic.
• Przemysł: Współpraca z rozłącznikami P1 i P3 montowanymi w obudowach natynkowych lub tablicowych, obsługującymi silniki i urządzenia technologiczne.

Wskazówki Montażowe

Instalacja styku pomocniczego HI11-P1/P3E powinna być przeprowadzona przez wykwalifikowany personel z zachowaniem zasad BHP. Poniżej znajdują się kluczowe wskazówki techniczne:

• Montaż boczny: Styk jest przystosowany do szybkiego montażu zatrzaskowego na boku korpusu rozłącznika głównego (P1 lub P3).
• Podłączenie przewodów: Należy stosować przewody o odpowiednim przekroju, dbając o prawidłowe odizolowanie końcówek. Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z momentem zgodnym ze specyfikacją techniczną producenta, aby zapobiec przegrzewaniu się styków na skutek zbyt dużego oporu przejścia.
• Weryfikacja: Po zamontowaniu należy ręcznie sprawdzić poprawność działania mechanizmu poprzez kilkukrotne przełączenie dźwigni rozłącznika głównego.

FAQ

• Czy styk HI11-P1/P3E pasuje do wszystkich rozłączników EATON? Produkt jest dedykowany konkretnie do serii P1 oraz P3. Przed montażem należy sprawdzić kompatybilność z posiadanym modelem rozłącznika.
• Jaka jest konfiguracja styków w tym modelu? Model HI11-P1/P3E posiada jeden styk zwierny (NO) oraz jeden styk rozwierny (NC).
• Czy styk można montować w obudowach natynkowych? Tak, styk jest kompatybilny z rozłącznikami w wykonaniu do nabudowania, o ile przestrzeń wewnątrz obudowy na to pozwala.
• Czy produkt posiada certyfikat CE? Tak, jako osprzęt zgodny z normą IEC/EN 60947-3, produkt spełnia wymagania dyrektyw Unii Europejskiej.
