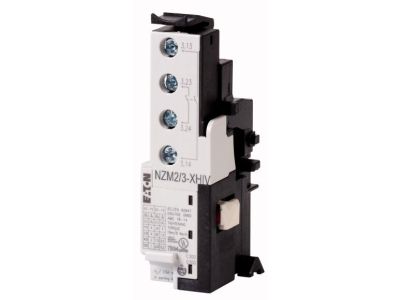

Styk pomocniczy łączący z wyprzedzeniem 2Z, NZM2/3-XHIV | 259430 Eaton

Alternatywny kod produktu: NZM2/3-XHIV

Opis i Kluczowe Cechy

Styk pomocniczy łączący z wyprzedzeniem 2Z, oznaczony symbolem NZM2/3-XHIV (numer katalogowy 259430), to opcjonalne akcesorium przeznaczone do serii wyłączników NZM firmy Eaton. Konfiguracja 2Z (dwa styki zwierne) oraz funkcja łączenia z wyprzedzeniem umożliwiają wczesną sygnalizację stanu pracy łącznika głównego, co zwiększa precyzję sterowania w obwodach sterowniczych. Akcesorium montuje się bezpośrednio na aparacie, oszczędzając miejsce w rozdzielnicy.

• 2 styki zwierne (2Z): Umożliwiają jednoczesną sygnalizację i sterowanie w dwóch niezależnych obwodach pomocniczych – idealne do przekaźników, PLC lub lamp sygnalizacyjnych.
• Łączenie z wyprzedzeniem: Styk pomocniczy zwierany jest przed zwarciem styków głównych wyłącznika, co pozwala na wcześniejsze wysłanie sygnału do układów automatyki i zabezpieczeń.
• Dedykowany do wyłączników NZM: Zaprojektowany do serii NZM2(-4), NZM3(-4), PN2(-4), PN3(-4), N(S)2(-4), N(S)3(-4) – gwarantuje kompatybilność mechaniczną i elektryczną.
• Elastyczny montaż modułowy: Akcesorium wpinane jest bezpośrednio w grupę funkcyjną wyłącznika – bez potrzeby dodatkowych uchwytów ani przewodów łączeniowych w obwodzie głównym.
• Kompaktowa budowa modułu: Dopasowany gabarytowo do aparatu głównego nie zwiększa znacząco wymiarów całego zestawu – oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Akcesorium przeznaczone jest do użytku międzynarodowego i odpowiada wymaganiom dyrektyw Unii Europejskiej. Produkt posiada deklarację zgodności CE. Wbudowane w serię wyłączników NZM, które spełniają wymogi norm IEC/EN, styk pomocniczy zachowuje parametry znamionowe całego układu łączeniowego.

Zastosowanie

Styk pomocniczy 2Z łączący z wyprzedzeniem znajduje zastosowanie w układach sterowania, sygnalizacji i automatyki przemysłowej, gdzie wymagana jest wczesna informacja o stanie pracy wyłącznika głównego.

• Sygnalizacja pozycji załączenia wyłącznika (wczesne wskazanie stanu ON) w szafach sterowniczych i rozdzielnicach.
• Blokada układu przez podanie sygnału do styczników lub przekaźników przed pełnym załączeniem obwodu głównego.
• Wysyłanie impulsu sterującego do sterownika PLC lub układu automatyki budynkowej przy załączaniu wyłącznika.
• Monitorowanie stanu łącznika w systemach zdalnego nadzoru i wizualizacji (BMS, SCADA).

Wskazówki Montażowe

Montaż styków pomocniczych musi być wykonywany przez personel z uprawnieniami SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że wyłącznik główny jest wyłączony. Styk pomocniczy NZM2/3-XHIV montuje się w dedykowanym gnieździe w grupie funkcyjnej wyłącznika – postępuj zgodnie z dokumentacją techniczną producenta. Momenty dokręcania śrub połączeniowych oraz przekroje przewodów dobieraj według karty katalogowej wyłącznika NZM. Po zamontowaniu wykonaj próbę łączeniową i sprawdź ciągłość obwodów pomocniczych.

FAQ

• Czy styk łączący z wyprzedzeniem różni się od standardowego styku pomocniczego? Tak. Styk łączący z wyprzedzeniem (early‑make) jest zwierany wcześniej niż styki główne wyłącznika. Dzięki temu sygnał sterujący lub alarmowy jest dostępny jeszcze przed załączeniem obwodu głównego, co ma kluczowe znaczenie w aplikacjach wymagających blokad lub sekwencji czasowych.
• Jakie wyłączniki są kompatybilne z tym stykiem pomocniczym? Styk NZM2/3-XHIV (259430) jest przeznaczony do wyłączników serii NZM2(-4), NZM3(-4), PN2(-4), PN3(-4) oraz N(S)2(-4), N(S)3(-4) firmy Eaton. Zawsze sprawdź zgodność z konkretnym modelem w dokumentacji technicznej.
• Czy styk pomocniczy wymaga dodatkowego zasilania? Nie. Styk pomocniczy jest elementem biernym – nie wymaga własnego zasilania. Jego styki zwierne 2Z przewodzą sygnał w obwodzie sterowniczym, gdy wyłącznik główny jest załączony (z wyprzedzeniem). Należy dobrać napięcie i prąd obwodu sterowniczego zgodnie z danymi znamionowymi podanymi w karcie katalogowej wyłącznika.
