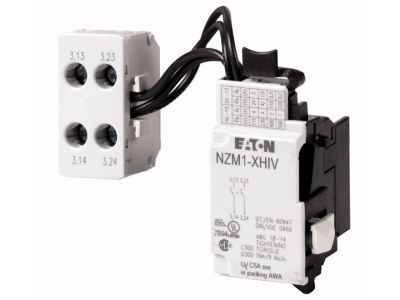

Styk pomocniczy łączący z wyprzedzeniem 2Z, NZM1-XHIV | 259426 Eaton

Alternatywny kod produktu: NZM1-XHIV

Opis i Kluczowe Cechy

Akcesorium do wyłączników serii NZM – styk pomocniczy łączący z wyprzedzeniem 2Z (symbol 259426) rozszerza możliwości sygnalizacyjne i sterownicze instalacji. Dzięki dwóm stykom zwiernym (2Z) oraz funkcji wyprzedzenia pozwala na wcześniejsze przekazanie informacji o załączeniu wyłącznika do układów automatyki, co zwiększa bezpieczeństwo i precyzję sterowania.

• 2Z (dwa styki zwierne): Umożliwia podwójną sygnalizację lub jednoczesne sterowanie dwoma obwodami pomocniczymi, np. przekaźnikami i PLC.
• Łączenie z wyprzedzeniem: Styk zamyka się przed głównymi stykami wyłącznika, dając wcześniejszy sygnał do układów nadzoru i zabezpieczeń.
• Kompatybilność z aparaturą serii NZM1-4, PN1-4, N(S)1-4: Łatwa integracja z istniejącymi wyłącznikami bez modyfikacji obwodu głównego.
• Modułowa budowa grup funkcyjnych: Umożliwia elastyczne łączenie kilku akcesoriów, upraszczając konfigurację rozdzielnicy.
• Przystosowanie do użytku międzynarodowego: Uniwersalna konstrukcja zapewniająca zgodność z różnymi standardami instalacyjnymi.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz standardów DIN, co potwierdza certyfikacja CE. Jako akcesorium dedykowane do serii wyłączników NZM, zachowuje pełną zgodność z deklarowanymi przez producenta parametrami bezpieczeństwa.

Zastosowanie

Styk pomocniczy z wyprzedzeniem znajduje zastosowanie wszędzie tam, gdzie wymagana jest wczesna sygnalizacja stanu wyłącznika lub sterowanie pomocnicze bezpośrednio z obwodu głównego.

• Sygnalizacja załączenia wyłącznika w rozdzielnicach przemysłowych i budynkowych.
• Przekazywanie sygnału wyprzedzającego do sterowników PLC lub modułów automatyki.
• Sterowanie przekaźnikami i stycznikami w układach kaskadowych.
• Integracja z systemami BMS (Building Management System) w celu monitorowania stanu zasilania.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i odłączyć wyłącznik główny. Styk pomocniczy montuje się na odpowiednim wyłączniku serii NZM1-4 (zgodnie z dokumentacją producenta) – nie wymaga szyny TH35. Przekrój przewodów przyłączeniowych dobrać do prądu roboczego styków pomocniczych. Momenty dokręcania zacisków należy stosować zgodnie z danymi na etykiecie wyłącznika lub w instrukcji akcesorium.

FAQ

• Czy styk pomocniczy wymaga zewnętrznego zasilania? Nie, jest urządzeniem bezpotencjałowym – nie wymaga dodatkowego napięcia.
• Jaki stopień ochrony ma ten styk? Stopień ochrony determinuje obudowa wyłącznika głównego. Sam styk jako akcesorium montowany wewnątrz rozdzielnicy nie posiada własnego IP.
• Czy można go używać z wyłącznikami innych producentów? Styk dedykowany jest do wyłączników serii NZM1(-4), PN1(-4), N(S)1(-4). Nie gwarantuje się poprawnej współpracy z innymi seriami.
