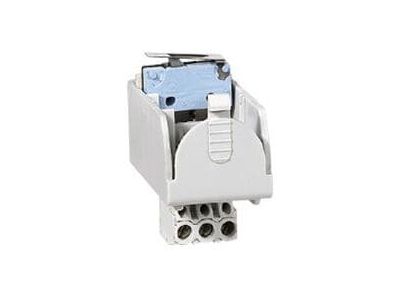

Styk pomocniczy dodatkowy NO+NC do rozłączników Vistop 63-160A | 022707 Legrand

Opis i Kluczowe Cechy

Styk pomocniczy dodatkowy NO+NC o symbolu 022707 to dedykowane wyposażenie dla rozłączników serii Vistop o prądach od 63 do 160 A. Zaprojektowany do montażu na wsporniku (nr ref. 0227 04) umożliwia uzyskanie zestawu podwójnych styków pomocniczych, co znacząco rozszerza funkcjonalność instalacji. Prąd znamionowy 5 A i napięcie 250 V pozwalają na bezpieczne przenoszenie sygnałów sterowniczych w obwodach pomocniczych. Produkt przeznaczony jest do rozłączników mocowanych na szynie TH35.

• Styki NO+NC: uniwersalna konfiguracja umożliwia zarówno sygnalizację załączenia (NO), jak i wyłączenia (NC) rozłącznika, co ułatwia diagnostykę stanu obwodu.
• Prąd znamionowy 5 A: zapewnia niezawodne przewodzenie sygnałów w obwodach sterowniczych i sygnalizacyjnych bez ryzyka przeciążenia styków.
• Napięcie znamionowe 250 V: gwarantuje bezpieczną pracę w standardowych instalacjach niskiego napięcia, zgodnie z wymaganiami dla obwodów pomocniczych.
• Montaż na zatrzask na wsporniku 0227 04: szybka i pewna instalacja bez użycia narzędzi, co skraca czas montażu i minimalizuje ryzyko błędów.
• Dedykowany do rozłączników Vistop 63–160 A: idealne dopasowanie mechaniczne i elektryczne zapewnia pełną kompatybilność z całą serią wyłączników.

Zgodność z Normami

Produkt przeznaczony do współpracy z rozłącznikami Vistop zaprojektowanymi zgodnie z obowiązującymi normami europejskimi. Posiada oznaczenie CE, potwierdzające zgodność z wymogami dyrektyw Unii Europejskiej. Montaż i eksploatacja zgodnie z zaleceniami producenta gwarantują bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Styk pomocniczy dodatkowy NO+NC rozszerza funkcjonalność rozłączników Vistop, umożliwiając przesyłanie sygnałów o stanie pracy łącznika do układów sterowania i sygnalizacji. Sprawdza się zarówno w prostych instalacjach, jak i w zaawansowanych systemach automatyki.

• Syndykacja stanu załączenia i wyłączenia rozłącznika w szafach sterowniczych i rozdzielnicach.
• Przekazywanie impulsów sterowniczych do styczników, przekaźników lub wejść PLC w celu realizacji sekwencji automatycznych.
• Realizacja sygnalizacji optycznej lub akustycznej w układach monitorowania obwodów zasilania.
• Integracja z systemami automatyki budynkowej (BMS) do zdalnego nadzoru nad pracą rozłączników.

Wskazówki Montażowe

Montaż i podłączenie styków pomocniczych może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Styk mocuje się na zatrzask na wsporniku nr ref. 0227 04, który następnie instaluje się na szynie TH35. Podłączenie przewodów należy wykonać do zacisków o przekroju 2,58 mm², dokręcając z momentem zgodnym z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu obciążenia w obwodzie pomocniczym. Po zakończeniu montażu sprawdź poprawność działania styków.

FAQ

• Czy styk pomocniczy 022707 jest kompatybilny z rozłącznikami Vistop o prądzie 32 A? Nie. Produkt jest przeznaczony wyłącznie do rozłączników Vistop o prądach 63 A, 100 A, 125 A i 160 A. Dla mniejszych modeli należy zastosować odpowiednie wyposażenie z tej samej serii.
• Czy do montażu potrzebuję dodatkowego wspornika? Tak. Styk mocowany jest na wsporniku nr ref. 0227 04, który umożliwia uzyskanie zestawu podwójnych styków pomocniczych. Sam styk nie montuje się bezpośrednio na szynie TH35.
• Jaki jest stopień ochrony styków pomocniczych? Stopień ochrony nie został podany w danych katalogowych. W typowych warunkach pracy w rozdzielnicy przyjmuje się IP20, jednak szczegółowe dane należy sprawdzić w karcie katalogowej konkretnego rozłącznika Vistop.
