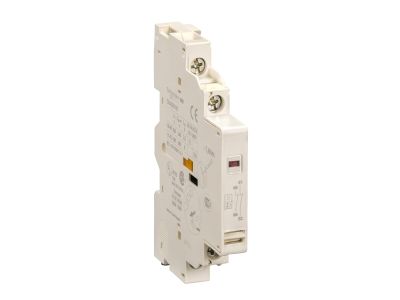

Styk pomocniczy do wyłącznika silnikowego GV2 i GV3 2NO | GVAD1010 Schneider Electric

Opis i Kluczowe Cechy

Styk pomocniczy GVAD1010 marki Schneider Electric to zaawansowany komponent modułowy zaprojektowany do współpracy z wyłącznikami silnikowymi z serii TeSys GV2 oraz GV3. Urządzenie zostało wyposażone w dwa styki zwierne (2NO), które umożliwiają skuteczną sygnalizację stanu pracy aparatu głównego lub przekazywanie informacji do układów sterowania i automatyki. Dzięki zastosowaniu wysokiej jakości materiałów przewodzących, styk zapewnia niską rezystancję przejścia oraz długotrwałą niezawodność mechaniczną, co jest kluczowe w wymagających środowiskach przemysłowych. Kompaktowa konstrukcja pozwala na optymalne wykorzystanie miejsca w rozdzielnicy, nie ograniczając przy tym funkcjonalności sąsiednich aparatów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w profesjonalnych instalacjach elektroenergetycznych. Styk pomocniczy spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada również certyfikację CE oraz UL/CSA, co potwierdza jego dopuszczenie do eksploatacji na rynkach globalnych. Zastosowanie materiałów o wysokim stopniu izolacji zapewnia odpowiedni poziom ochrony przed dotykiem bezpośrednim oraz odporność na przepięcia łączeniowe.

Zastosowanie

Głównym przeznaczeniem styku pomocniczego GVAD1010 jest rozszerzenie możliwości diagnostycznych wyłączników silnikowych GV2 i GV3. W praktyce inżynierskiej wykorzystuje się go do:

• Sygnalizacji załączenia napędu silnikowego w systemach wizualizacji SCADA lub na panelach operatorskich HMI.
• Realizacji blokad elektrycznych w układach nawrotnych lub kaskadowych.
• Współpracy ze sterownikami PLC w celu monitorowania statusu zabezpieczeń silnikowych.
• Aktywacji zewnętrznych systemów alarmowych w przypadku zadziałania wyłącznika.

Wskazówki Montażowe

Montaż styku pomocniczego jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych. Element montuje się z boku wyłącznika silnikowego poprzez system zatrzaskowy, co gwarantuje stabilne połączenie mechaniczne i elektryczne. Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe osadzenie trzpienia sprzęgającego styk z mechanizmem wyłącznika głównego.
• Zastosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków pod obciążeniem.
• Prowadzenie przewodów sterowniczych w sposób uporządkowany, unikając naprężeń mechanicznych na zaciskach styku.

FAQ

Czy styk GVAD1010 pasuje do wszystkich wyłączników TeSys?
Styk jest dedykowany konkretnie do serii GV2 oraz GV3. Przed montażem należy upewnić się, że model wyłącznika głównego jest kompatybilny z akcesoriami montowanymi bocznie.

Czy można zamontować więcej niż jeden styk pomocniczy?
Tak, konstrukcja aparatury Schneider Electric pozwala na rozbudowę o dodatkowe moduły pomocnicze, jednak należy zawsze weryfikować dopuszczalną szerokość zestawu w dokumentacji technicznej danej serii.

Jaki jest typ zacisków w tym modelu?
Urządzenie posiada standardowe zaciski śrubowe, które umożliwiają pewne mocowanie zarówno przewodów typu drut, jak i linek z tulejkami zaciskowymi.
