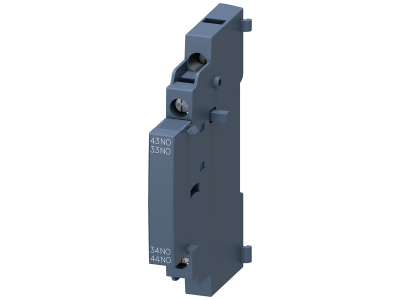

Łącznik pomocniczy do montażu z boku 2NO do wyłącznik S00/S0 | 3RV2901-1B Siemens

Alternatywny kod produktu: 3RV29011B

Opis i Kluczowe Cechy

Łącznik pomocniczy Siemens 3RV2901-1B to moduł rozszerzający funkcjonalność wyłączników silnikowych serii 3RV2 w rozmiarach S00 i S0. Zaprojektowany do montażu z boku, wyposażony w dwa styki normalnie otwarte (2NO) oraz przyłącze śrubowe. Dzięki kompaktowej budowie i prostemu systemowi mocowania idealnie wpisuje się w modułową koncepcję systemu SIRIUS, umożliwiając szybką rozbudowę układu sterowania bez konieczności dodatkowych przewodów.

• 2 styki normalnie otwarte (2NO): Umożliwiają przekazanie sygnału o stanie wyłącznika (załączenie / zadziałanie zabezpieczenia) do układów sterowania, PLC lub sygnalizacji, bez ingerencji w obwody główne.
• Montaż boczny do wyłączników S00/S0: Łatwa i szybka instalacja bez demontażu wyłącznika – oszczędność czasu podczas konfiguracji rozdzielnicy.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów, odporne na wibracje, dedykowane dla instalatorów preferujących tradycyjne zaciski.
• Kompatybilność z serią 3RV2 (SIRIUS): Gwarantowana współpraca z wyłącznikami silnikowymi i przełącznikami Siemens w systemie modułowym – jeden ekosystem dla całej szafy sterowniczej.
• Kompaktowa konstrukcja: Nie zwiększa znacząco gabarytów wyłącznika, zachowując czytelny układ szafy i łatwy dostęp do pozostałych aparatów.

Zgodność z Normami

Łącznik pomocniczy 3RV2901-1B został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi dla aparatury łączeniowej i sterowniczej. Posiada oznaczenie CE, co potwierdza zgodność z wymogami dyrektyw Unii Europejskiej. Urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia zgodnych z wymaganiami IEC/EN.

Zastosowanie

Łącznik pomocniczy 3RV2901-1B znajduje zastosowanie wszędzie tam, gdzie konieczne jest zdalne monitorowanie stanu wyłącznika lub automatyczne wyzwalanie dalszych sekwencji sterowania. Dzięki dwóm stykom NO może jednocześnie sygnalizować stan i przekazywać impuls do kolejnych urządzeń.

• Sygnalizacja zadziałania wyłącznika silnikowego – świetlna lub dźwiękowa w szafie sterowniczej.
• Przekazywanie informacji o stanie łącznika do sterownika PLC (sprzężenie zwrotne).
• Zdalne odcięcie zasilania lub załączenie procesów pomocniczych w automatyce budynkowej i przemysłowej.
• Rozbudowa układów sterowania maszyn – np. blokada kolejnych sekwencji po wyłączeniu awaryjnym.

Wskazówki Montażowe

Montaż łącznika pomocniczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że wyłącznik główny jest wyłączony. Łącznik mocuje się na specjalnym zaczepie z boku wyłącznika 3RV2 (S00/S0) – nie wymaga użycia szyny TH35. Dokręć przewody w zaciskach śrubowych z momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów dobierz do spodziewanego prądu sterowania (maksymalnie 1,5 mm² – zalecane 0,75-1,0 mm² dla sygnałów). Po montażu sprawdź poprawność działania styków przez ręczne zadziałanie wyłącznika.

FAQ

• Czy łącznik pomocniczy 3RV2901-1B jest podświetlany? Nie, jest to łącznik bez elementów podświetlenia – sygnalizację stanu należy zapewnić za pomocą zewnętrznej lampki lub przekaźnika.
• Jaki stopień ochrony ma ten łącznik? Stopień ochrony odpowiada stopniowi ochrony wyłącznika bazowego – w typowej szafie sterowniczej jest to IP20 (brak pyłoszczelności, ochrona przed przypadkowym dotknięciem).
• Jaką funkcję pełnią styki NO (normalnie otwarte)? Styki normalnie otwarte (zwierne) są w stanie spoczynku rozwarte – zwierają się (zamykają obwód) w momencie zadziałania wyłącznika (np. wyłączenie awaryjne lub przeciążeniowe). Służą do przesyłania sygnału „wyłączony” do układów nadrzędnych.
