Łącznik pomocniczy do montażu z boku 1NO+1NC, do wyłącznika S00/S0 | 3RV2901-2A Siemens

Alternatywny kod produktu: 3RV29012A

Opis i Kluczowe Cechy

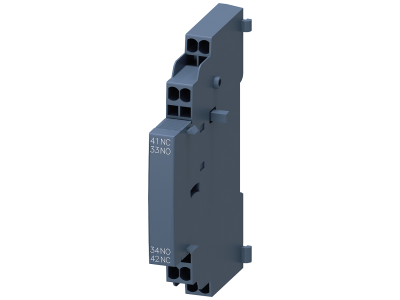

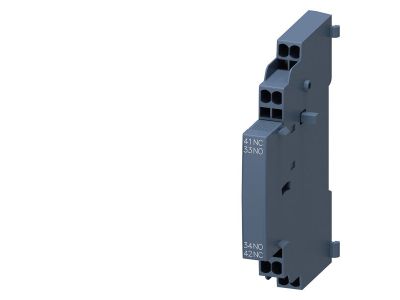

Łącznik pomocniczy 3RV2901-2A firmy Siemens z serii SIRIUS to modułowy element przeznaczony do montażu bocznego przy wyłącznikach silnikowych i bezpiecznikowych typu S00 oraz S0. Wyposażony w konfigurację styków 1NO+1NC oraz przyłącze sprężynowe, umożliwia szybkie i pewne rozszerzenie funkcji sygnalizacji i sterowania w układach automatyki przemysłowej.

• Konfiguracja styków 1NO+1NC: Umożliwia sygnalizację zarówno załączenia, jak i rozłączenia obwodu głównego, zapewniając pełną informację o stanie wyłącznika.
• Przyłącze sprężynowe: Pozwala na szybki montaż przewodów bez konieczności użycia narzędzi, zmniejszając czas instalacji i ryzyko poluzowania połączeń.
• Montaż boczny do wyłączników S00/S0: Nie zajmuje dodatkowej szerokości na szynie DIN, optymalizując wykorzystanie przestrzeni w rozdzielnicy.
• Kompatybilność z systemem SIRIUS: Gwarantuje spójną rozbudowę i łatwą integrację z innymi elementami modułowej rodziny Siemens.
• Kompaktowa budowa: Małe wymiary ułatwiają instalację w ciasnych szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Łącznik pomocniczy 3RV2901-2A znajduje zastosowanie w układach sterowania i sygnalizacji stanu wyłączników głównych w systemach automatyki przemysłowej i budynkowej.

• Sygnalizacja stanu wyłącznika (załączony/wyłączony) na panelu operatorskim lub w szafie sterowniczej.
• Przekazywanie sygnału o zadziałaniu zabezpieczenia do sterownika PLC w celu wizualizacji lub archiwizacji.
• Realizacja blokad logicznych w obwodach automatyki, np. uniemożliwienie załączenia określonych odbiorników przy wyłączonym wyłączniku głównym.
• Współpraca z przekaźnikami i stycznikami w ramach systemu SIRIUS do budowy rozproszonych układów sterowania.

Wskazówki Montażowe

Montaż łącznika pomocniczego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie od wyłącznika głównego. Urządzenie montuje się na boku wyłącznika S00/S0, a przewody podłącza się za pomocą przyłączy sprężynowych – nie wymagają one użycia narzędzi. Przekrój przewodów należy dobrać zgodnie z danymi producenta dla obwodu pomocniczego. Moment dokręcania (jeśli dotyczy innych elementów) – stosować się do instrukcji dokumentacji technicznej.

FAQ

• Czy łącznik jest podświetlany? Nie, łącznik pomocniczy 3RV2901-2A nie posiada podświetlenia. Sygnalizacja stanu odbywa się poprzez zmianę położenia styków i może być odczytywana przez układ nadrzędny (np. PLC).
• Jaki jest stopień ochrony (IP) tego łącznika? Łącznik przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie typowy stopień ochrony obudowy to IP20. Dokładne dane dotyczące stopnia ochrony samego łącznika należy sprawdzić w karcie katalogowej lub dokumentacji technicznej producenta.
• Jaką funkcję pełnią styki 1NO+1NC? Styk normalnie otwarty (NO) zwiera się po załączeniu wyłącznika głównego, a styk normalnie zamknięty (NC) otwiera się – umożliwia to sygnalizację obu stanów pracy wyłącznika (załączony/wyłączony) w układzie sterowania.
