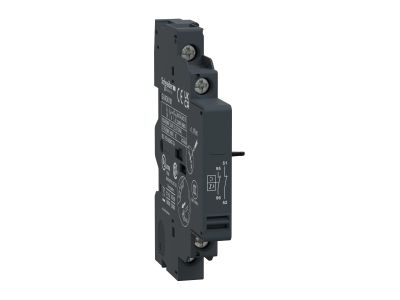

Styk pomocniczy bezzwłoczny 1NC i sygnalizacji awarii 1NC | GVAD0101 Schneider Electric

Opis i Kluczowe Cechy

Styk pomocniczy Schneider Electric o numerze katalogowym GVAD0101 to zaawansowany komponent modułowy z serii TeSys, zaprojektowany z myślą o precyzyjnym monitorowaniu stanu pracy wyłączników silnikowych. Urządzenie łączy w sobie dwie kluczowe funkcje: bezzwłoczną sygnalizację stanu styków głównych oraz dedykowaną sygnalizację awarii. Wyposażony w kombinację styków 2 NZ (normalnie zamknięte), blok ten pozwala na skuteczną integrację z układami sterowania i automatyki, informując systemy nadrzędne o zadziałaniu zabezpieczenia lub wyłączeniu napędu.

• Podwójna funkcjonalność: Jeden styk pełni rolę pomocniczą bezzwłoczną, natomiast drugi odpowiada za sygnalizację błędu/awarii.
• Wysoka kompatybilność: Blok GVAD0101 jest w pełni zintegrowany z szeroką gamą wyłączników silnikowych TeSys, w tym seriami GV2L, GV2LE, GV2ME, GV2P, GV2RT oraz GV3L i GV3P.
• Solidne przyłącza: Zastosowanie zacisków śrubowych gwarantuje trwałość połączenia elektrycznego i odporność na wstrząsy.
• Kompaktowa budowa: Jako dodatkowy blok styków, urządzenie montowane jest bezpośrednio do wyłącznika, nie zajmując zbędnego miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami przemysłowymi charakterystycznymi dla aparatury łączeniowej niskiego napięcia. Przynależność do rodziny TeSys gwarantuje pełne bezpieczeństwo użytkowania oraz zgodność z międzynarodowymi standardami jakościowymi. Wykorzystanie materiałów o wysokiej wytrzymałości dielektrycznej zapewnia długą żywotność mechaniczną i elektryczną, co jest kluczowe w wymagających środowiskach przemysłowych.

Zastosowanie

Styk GVAD0101 znajduje szerokie zastosowanie w systemach sterowania silnikami elektrycznymi, gdzie niezbędna jest szybka informacja zwrotna o stanie urządzenia. Jest idealnym rozwiązaniem dla:

• Układów automatyki przemysłowej wymagających monitorowania zadziałania wyłączników silnikowych.
• Systemów sygnalizacji wizualnej i dźwiękowej informujących o awarii napędu.
• Logiki sterowniczej w szafach sterowniczych, gdzie styk NC może służyć do blokowania innych procesów w przypadku błędu.
• Integracji z systemami PLC w celu zdalnej diagnostyki stanu zabezpieczeń.

Wskazówki Montażowe

Montaż styku pomocniczego GVAD0101 jest intuicyjny i odbywa się poprzez zatrzaśnięcie bloku na boku wyłącznika silnikowego. Podczas instalacji należy zwrócić szczególną uwagę na parametry okablowania, aby zapewnić optymalny styk elektryczny:

• Przewody elastyczne z końcówką tulejkową: Możliwość podłączenia jednego lub dwóch przewodów o przekroju od 0,75 mm² do 1,5 mm².
• Przewody elastyczne bez końcówki: Przekrój znamionowy od 0,75 mm² do 2,5 mm² pozwala na elastyczne dopasowanie do standardowych wiązek sterowniczych.
• Przewody sztywne (drut): Możliwość zastosowania przewodów o przekroju od 1 mm² do 2,5 mm², co zapewnia maksymalną stabilność połączenia w instalacjach stacjonarnych.
• Zaciski śrubowe: Należy zachować odpowiedni moment dokręcania, aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu niskiej rezystancji przejścia.

FAQ

1. Czy styk GVAD0101 pasuje do wszystkich wyłączników serii GV2?
Tak, styk jest kompatybilny z większością modeli z serii GV2, w tym GV2ME, GV2P oraz GV2L. Jest również w pełni zgodny z nowszą serią GV3.

2. Jaka jest różnica między stykiem pomocniczym a stykiem sygnalizacji awarii w tym module?
Styk pomocniczy zmienia swój stan każdorazowo przy przełączeniu wyłącznika (ON/OFF), natomiast styk sygnalizacji awarii aktywuje się tylko w momencie zadziałania wyzwalacza (np. przy przeciążeniu lub zwarciu).

3. Czy mogę podłączyć dwa przewody do jednego zacisku?
Tak, konstrukcja zacisków śrubowych w modelu GVAD0101 pozwala na bezpieczne przyłączenie dwóch przewodów o przekrojach określonych w specyfikacji technicznej (np. 2x1,5 mm² dla przewodów elastycznych z końcówką).
