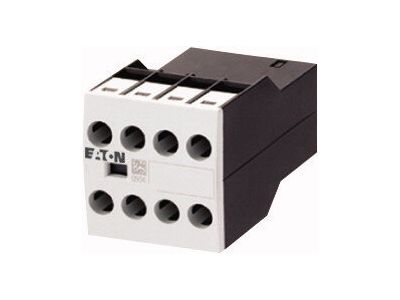

Styk pomocniczy 2Z2R wysoka zabudowa, DILA-XHIV22 DILM | 276429 Eaton

Opis i Kluczowe Cechy

Styk pomocniczy EATON o numerze katalogowym 276429, model DILA-XHIV22, to zaawansowany moduł rozszerzający przeznaczony do współpracy ze stycznikami serii DILA oraz DILM. Urządzenie charakteryzuje się wysoką zabudową, co pozwala na optymalne wykorzystanie przestrzeni w szafach sterowniczych przy zachowaniu pełnej funkcjonalności. Wyposażony w cztery tory stykowe w konfiguracji 2Z (dwa styki zwierne) oraz 2R (dwa styki rozwierne), moduł ten umożliwia precyzyjne monitorowanie stanu pracy urządzeń wykonawczych oraz realizację skomplikowanych układów blokad i sygnalizacji.

• Napięcie izolacji (Ui): Znamionowe napięcie izolacji wynoszące 690V gwarantuje bezpieczną pracę w wymagających instalacjach przemysłowych.
• Zaciski śrubowe: Solidne klucze śrubowe zapewniają trwałe połączenie elektryczne, odporne na wstrząsy i wibracje występujące w środowisku pracy maszyn.
• Stopień ochrony IP20: Obudowa chroni przed przypadkowym dotknięciem części pod napięciem palcem, co podnosi standardy bezpieczeństwa obsługi.
• Wysoka zabudowa: Specjalna konstrukcja mechaniczna dopasowana do systemów modułowych EATON Moeller Series.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Kluczowym aspektem jest pełna zgodność z wytycznymi VDE 0106 część 100, co zapewnia skuteczne zabezpieczenie przed dotknięciem palcem lub grzbietem dłoni. Spełnienie tych norm jest niezbędne w profesjonalnych aplikacjach B2B, gdzie bezpieczeństwo personelu technicznego oraz niezawodność infrastruktury krytycznej są priorytetem. Urządzenie posiada również certyfikację CE, potwierdzającą dopuszczenie do obrotu na rynku europejskim w ramach systemów automatyki przemysłowej.

Zastosowanie

Styk pomocniczy DILA-XHIV22 znajduje szerokie zastosowanie w systemach sterowania napędami oraz w automatyce budynkowej. Jest idealnym rozwiązaniem dla:

• Układów sterowania silnikami elektrycznymi, gdzie wymagane jest potwierdzenie zadziałania stycznika głównego.
• Systemów sygnalizacji awarii i stanów pracy (np. załączanie kontrolek na elewacji szafy).
• Realizacji logicznych blokad elektrycznych zapobiegających jednoczesnemu załączeniu sprzecznych sekcji zasilania.
• Integracji z systemami nadrzędnymi PLC, dostarczając informacji o fizycznym położeniu styków stycznika mocy.

Wskazówki Montażowe

Montaż modułu DILA-XHIV22 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Blok styków montowany jest zatrzaskowo na przedniej części stycznika bazowego (DILA lub DILM). Przed przystąpieniem do prac należy upewnić się, że zasilanie obwodu głównego i sterowniczego jest odłączone. Podczas podłączania przewodów należy zwrócić uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Dzięki wysokiej zabudowie, moduł nie koliduje z sąsiednimi aparatami zamontowanymi na szynie DIN TS35.

FAQ

1. Czy styk DILA-XHIV22 pasuje do wszystkich styczników EATON?
Moduł jest dedykowany do serii DILA oraz styczników mocy DILM (do określonego zakresu prądowego). Przed montażem należy zweryfikować kompatybilność mechaniczną z posiadanym modelem stycznika.

2. Co oznacza konfiguracja 2Z2R?
Oznacza to, że blok posiada dwa styki zwierne (Normalnie Otwarte - NO) oraz dwa styki rozwierne (Normalnie Zamknięte - NC), które zmieniają swój stan w momencie zadziałania cewki stycznika.

3. Czy urządzenie można stosować w trudnych warunkach przemysłowych?
Tak, dzięki napięciu izolacji 690V oraz stopniu ochrony IP20, styk jest przystosowany do pracy w standardowych warunkach przemysłowych wewnątrz obudów i szaf sterowniczych.
