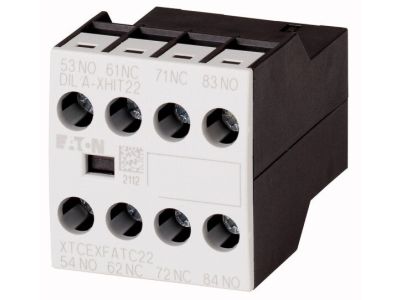

Styk pomocniczy 2Z2R wysoka zabudowa, DILA-XHIT22 DILM | 101044 Eaton

Alternatywny kod produktu: DILA-XHIT22

Opis i Kluczowe Cechy

Styk pomocniczy 2Z2R (2 styki normalnie otwarte + 2 normalnie zamknięte) w wersji wysokiej zabudowy, symbol DILA-XHIT22 (nr kat. 101044), przeznaczony do współpracy ze stycznikami serii DILM. Zastosowano w nim styki wymuszone, które zwiększają bezpieczeństwo funkcjonalne instalacji. Montaż odbywa się beznarzędziowo, a wysoka konstrukcja obudowy umożliwia wygodne połączenie z wtykanymi mostkami okablowania.

• Konfiguracja styków 2Z+2R: Dwa tory normalnie otwarte i dwa normalnie zamknięte pozwalają na jednoczesne sterowanie wieloma obwodami sterowniczymi i sygnalizacyjnymi, co zwiększa elastyczność układu.
• Styki wymuszone: Gwarantują bezpieczne rozłączanie obwodów nawet w przypadku zgrzania styków – kluczowe w aplikacjach safety oraz przy budowie obwodów zatrzymania awaryjnego.
• Wysoka zabudowa: Specjalna konstrukcja obudowy umożliwia łatwe zastosowanie wtykanych mostków okablowania, co przyspiesza i upraszcza instalację w szafach sterowniczych.
• Montaż beznarzędziowy: Styk pomocniczy zatrzaskuje się bezpośrednio na styczniku bez konieczności używania narzędzi – oszczędność czasu i wygoda podczas montażu.
• Dedykowany do styczników DILM: Pełna kompatybilność mechaniczna i elektryczna z serią DILM zapewnia bezproblemową integrację i niezawodną pracę.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi. Posiada oznakowanie CE. Konstrukcja ze stykami wymuszonymi spełnia wymogi bezpieczeństwa funkcjonalnego stawiane w nowoczesnych instalacjach automatyki.

Zastosowanie

Styk pomocniczy DILA-XHIT22 znajduje zastosowanie wszędzie tam, gdzie wymagana jest rozbudowa zestyków stycznika o dodatkowe obwody sterownicze, sygnalizacyjne lub bezpieczeństwa. Sprawdza się w następujących scenariuszach:

• Rozbudowa styczników DILM o dodatkowe tory NO/NC do sterowania przekaźnikami, PLC lub sygnalizacją świetlną.
• Tworzenie obwodów zatrzymania awaryjnego i bezpieczeństwa maszyn dzięki stykom wymuszonym.
• Impulsowe sterowanie stycznikami i przekaźnikami w szafach automatyki budynkowej i przemysłowej.
• Sygnalizacja stanu załączenia stycznika (poprzez styk NO) lub jego wyłączenia (styk NC) w systemach nadzoru.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całego układu. Styk pomocniczy zatrzaskuje się bezpośrednio na styczniku DILM (montaż beznarzędziowy). Do okablowania zaleca się stosowanie wtykanych mostków przewidzianych dla wersji wysokiej zabudowy. Przekrój przewodów oraz ewentualny moment dokręcania połączeń śrubowych (jeśli występują) należy dobrać zgodnie z dokumentacją techniczną producenta stycznika. Urządzenie przeznaczone do montażu na szynie TH35 lub bezpośrednio w rozdzielnicy – w zależności od konfiguracji systemu.

FAQ

• Czy styk pomocniczy posiada podświetlenie? Nie, produkt nie zawiera wbudowanego podświetlenia. Jest to styk pomocniczy przeznaczony do sygnalizacji i sterowania – podświetlenie nie jest przewidziane w tej konstrukcji.
• Jaki jest stopień ochrony IP? W standardowej eksploatacji w rozdzielnicy aparatura modułowa charakteryzuje się stopniem ochrony IP20 – dotyczy to również tego styku. Oznacza to ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie przed wilgocią. Produkt nie posiada deklarowanego wyższego IP.
• Jakie są tryby pracy styków? Styk oferuje 2 tory normalnie otwarte (NO, oznaczenie Z) oraz 2 tory normalnie zamknięte (NC, oznaczenie R), co daje konfigurację 2Z2R. Styki wymuszone zapewniają fizyczne sprzężenie mechaniczne – w przypadku zgrzania jednego bieguna pozostałe rozwierają się, co jest istotne w obwodach bezpieczeństwa.
