Styk pomocniczy 1Z 1R montaż od góry | ZBE205 Schneider Electric

Opis i Kluczowe Cechy

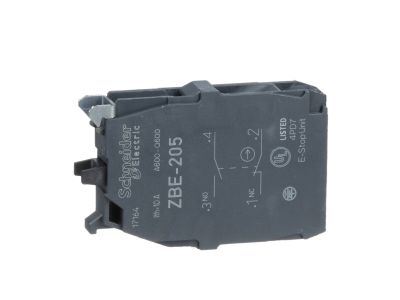

Podwójny blok styków pomocniczych Schneider Electric z serii Harmony XB4, o oznaczeniu katalogowym ZBE205, to zaawansowany komponent automatyki przemysłowej zaprojektowany z myślą o maksymalnej niezawodności i łatwości konfiguracji. Urządzenie wyposażone jest w jeden styk zwierny (1 NO - Normally Open) oraz jeden styk rozwierny (1 NC - Normally Closed), co pozwala na jednoczesną realizację funkcji załączania i rozłączania obwodów sterowniczych. Solidna, chromowana metalowa ramka zapewnia wysoką sztywność mechaniczną oraz odporność na trudne warunki środowiskowe.

• Wysoka trwałość mechaniczna: Produkt charakteryzuje się wytrzymałością na poziomie 3 milionów cykli łączeniowych przy obciążeniu prądowym wynoszącym 6 A, co znacząco redukuje koszty eksploatacji i częstotliwość prac konserwacyjnych.
• Bezpieczeństwo użytkowania: Stopień ochrony IP20 gwarantuje skuteczną ochronę operatorów przed przypadkowym dotknięciem części pod napięciem, co jest kluczowe w profesjonalnych szafach sterowniczych.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C sprawia, że styk ZBE205 jest rozwiązaniem uniwersalnym, sprawdzającym się zarówno w chłodniach, jak i w gorących halach produkcyjnych.
• Intuicyjna identyfikacja: Zastosowanie przejrzystego schematu kolorystycznego dla bloków styków NO i NC eliminuje ryzyko pomyłek podczas montażu i serwisowania.

Zgodność z Normami

Styk pomocniczy ZBE205 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury sterowniczej i sygnalizacyjnej. Posiada certyfikację potwierdzającą stopień ochrony IP20 zgodnie z normą IEC 60529, co definiuje jego odporność na wnikanie ciał stałych o średnicy powyżej 12,5 mm. Produkt spełnia wymagania dyrektyw niskonapięciowych, co pozwala na jego bezpieczne stosowanie w profesjonalnych instalacjach elektrycznych na całym świecie.

Zastosowanie

Blok styków ZBE205 jest w pełni kompatybilny z systemami sterowania i sygnalizacji serii Harmony XB4 oraz XB5 od Schneider Electric. Dzięki swojej modularnej budowie znajduje szerokie zastosowanie w:

• Budowie pulpitów sterowniczych i tablic rozdzielczych.
• Systemach automatyki przemysłowej do monitorowania stanu pracy maszyn.
• Przełącznikach wyboru oraz przyciskach sterowniczych wymagających dodatkowych ścieżek sygnałowych.
• Modernizacji istniejących układów sterowania, gdzie wymagana jest szybka wymiana komponentów bez konieczności przebudowy całej jednostki.

Wskazówki Montażowe

Instalacja bloku styków ZBE205 jest szybka i intuicyjna dzięki zastosowaniu zacisków śrubowych. Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Połączenia elektryczne: Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków i zapewnia stabilność połączenia w warunkach wibracji.
• Montaż modułowy: Blok montowany jest od góry, co pozwala na łatwą rozbudowę konfiguracji przycisków Harmony XB4/XB5 nawet w ograniczonej przestrzeni montażowej.
• Weryfikacja: Przed uruchomieniem należy sprawdzić poprawność osadzenia bloku w ramce oraz upewnić się, że kolory styków odpowiadają schematowi logicznemu instalacji (NO/NC).

FAQ

• Czy styk ZBE205 pasuje do przycisków plastikowych? Tak, blok jest kompatybilny zarówno z metalową serią Harmony XB4, jak i plastikową serią Harmony XB5.
• Jaki jest maksymalny prąd łączeniowy dla tego styku? Styk jest przystosowany do pracy z prądem o natężeniu do 6 A, co pozwala na bezpośrednie sterowanie cewkami styczników lub przekaźników pomocniczych.
• Czy produkt wymaga specjalistycznych narzędzi do montażu? Do montażu i podłączenia przewodów wystarczy standardowy wkrętak, co wpisuje się w ideę prostej modularnej konstrukcji Schneider Electric.
