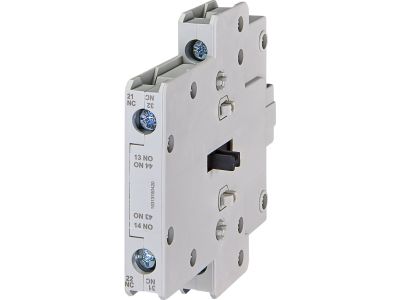

Styk pomocniczy 1Z 1R montaż boczny BCXMLE11 | 004644511 Eti

Opis i Kluczowe Cechy

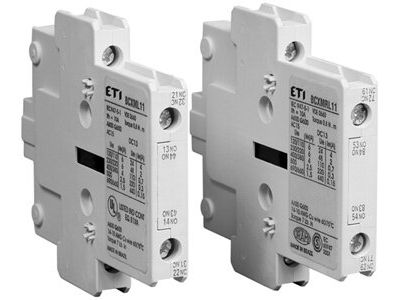

Styk pomocniczy BCXMLE11 (numer katalogowy 4644511) to zaawansowane akcesorium elektroinstalacyjne renomowanej marki ETI, zaprojektowane do ścisłej współpracy z wyłącznikami nadprądowymi serii ETIMAT 10. Urządzenie zostało wyposażone w konfigurację styków 1Z (jeden styk zwierny) oraz 1R (jeden styk rozwierny), co pozwala na wszechstronne monitorowanie stanu pracy aparatury modułowej. Kluczową cechą tego modelu jest montaż boczny, który nie zwiększa znacząco szerokości całego zestawu w rozdzielnicy, zachowując jednocześnie pełną spójność estetyczną i wymiarową z wyłącznikami głównymi.

• Konfiguracja styków: 1Z (NO) + 1R (NC) umożliwia jednoczesne załączanie obwodu sygnalizacyjnego i rozłączanie obwodu kontrolnego.
• Kompatybilność: Dedykowany wyłącznie do współpracy z wyłącznikami nadprądowymi ETIMAT 10.
• Brak własnej dźwigni: Mechanizm styku jest bezpośrednio sprzężony z mechanizmem wyłącznika, co gwarantuje niezawodność odczytu stanu faktycznego.
• Kompaktowa budowa: Wymiary zewnętrzne są identyczne z wymiarami standardowego modułu wyłącznika, co ułatwia projektowanie szynoprzewodów i osłon.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. ETI jako producent gwarantuje, że styk pomocniczy BCXMLE11 spełnia wymagania bezpieczeństwa oraz kompatybilności elektromagnetycznej, co jest niezbędne w profesjonalnych instalacjach przemysłowych i budynkowych. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co przekłada się na długowieczność komponentu w trudnych warunkach eksploatacyjnych.

Zastosowanie

Styk pomocniczy BCXMLE11 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jego głównym zadaniem jest zdalna sygnalizacja stanu wyłącznika instalacyjnego (pozycja ON/OFF). Dzięki niemu operator systemu lub sterownik PLC może otrzymać informację o zadziałaniu zabezpieczenia nadprądowego. Może być również wykorzystywany do sterowania pojedynczymi obwodami prądowymi o niskim poborze mocy, takimi jak lampki sygnalizacyjne, cewki przekaźników czy wejścia cyfrowe systemów monitoringu energii.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia poprawnej sygnalizacji i bezpieczeństwa użytkowania. Należy przestrzegać następujących wytycznych:

• Stan beznapięciowy: Podczas montażu styków pomocniczych wyłączniki instalacyjne muszą być bezwzględnie ustawione w pozycji wyłączonej (OFF).
• Sprzężenie mechaniczne: Należy upewnić się, że trzpień łączący styk z wyłącznikiem został poprawnie osadzony w gnieździe mechanizmu wyłącznika ETIMAT 10.
• Montaż boczny: Styk montuje się z boku wyłącznika, zatrzaskując go na standardowej szynie DIN (TH35) obok aparatu głównego.
• Moment dokręcania: Przewody sygnałowe należy dokręcać z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków.

FAQ

• Czy styk BCXMLE11 posiada własną dźwignię ręczną? Nie, styk pomocniczy nie posiada własnej dźwigni. Jego stan zmienia się automatycznie wraz ze zmianą położenia dźwigni wyłącznika nadprądowego, z którym jest sprzężony.
• Z jakimi wyłącznikami współpracuje ten model? Model ten jest dedykowany do współpracy z wyłącznikami serii ETIMAT 10 marki ETI.
• Czy mogę zamontować styk przy załączonym napięciu? Ze względów bezpieczeństwa oraz technicznych, montaż musi odbywać się przy wyłączonym aparacie głównym (pozycja OFF).
• Do czego służą styki 1Z i 1R? Styk 1Z (zwierny) zamyka się, gdy wyłącznik jest załączony, natomiast styk 1R (rozwierny) otwiera się w tym samym momencie. Pozwala to na budowanie logicznych układów sygnalizacji błędu lub gotowości do pracy.
