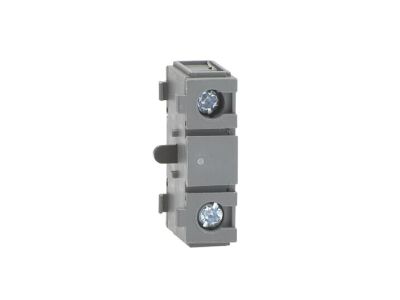

Styk pomocniczy 1NO montaż z lewej strony, do 125A, OA7G10 | 1SCA022673R1140 ABB

Opis i Kluczowe Cechy

Styk pomocniczy ABB o numerze katalogowym 1SCA022673R1140 (model OA7G10) to wysokiej klasy komponent automatyki przemysłowej, zaprojektowany do współpracy z rozłącznikami izolacyjnymi serii OT oraz przełącznikami OTC o prądzie znamionowym do 125A. Urządzenie wyposażone jest w jeden styk zwierny (1NO - Normally Open), który umożliwia skuteczne monitorowanie stanu pracy aparatu głównego. Dzięki modułowej konstrukcji, styk ten idealnie wpisuje się w kompaktowe wymiary aparatury ABB, nie zajmując nadmiarowej przestrzeni w rozdzielnicy.

• Konfiguracja styków: 1NO (jeden styk zwierny) zapewniający natychmiastową informację o zamknięciu obwodu głównego.
• Kompatybilność: Dedykowany do rozłączników serii OT i OTC w zakresie prądowym do 125A.
• Montaż boczny: Przystosowany do instalacji z lewej strony aparatu, co pozwala na optymalne zarządzanie okablowaniem pomocniczym.
• Niezawodność: Wykonany z materiałów o wysokiej odporności termicznej i mechanicznej, co gwarantuje długą żywotność nawet w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest standardem dla marki ABB. Spełnia wymagania normy IEC 60947-5-1 dotyczącej aparatury sterowniczej i elementów przełączających. Dzięki temu inżynierowie i projektanci mają pewność, że styk pomocniczy OA7G10 zapewnia bezpieczną separację galwaniczną oraz stabilne parametry elektryczne w całym cyklu życia produktu. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Styk pomocniczy OA7G10 znajduje szerokie zastosowanie w zaawansowanych systemach rozdziału energii oraz układach sterowania. Jest kluczowym elementem w:

• Układach sygnalizacji: Informowanie operatora lub systemu nadrzędnego (np. sterownika PLC) o aktualnym położeniu styków rozłącznika.
• Obwodach blokad: Tworzenie logicznych zależności między różnymi aparatami w rozdzielnicy, zapobiegając niebezpiecznym operacjom łączeniowym.
• Systemach automatyki: Integracja rozłączników ręcznych z systemami monitoringu energii i zarządzania budynkiem (BMS).
• Przemysłowych szafach sterowniczych: Gdzie wymagana jest wysoka gęstość upakowania aparatury przy zachowaniu pełnej funkcjonalności diagnostycznej.

Wskazówki Montażowe

Instalacja styku pomocniczego OA7G10 jest intuicyjna i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji rozdzielnicy. Należy pamiętać o następujących krokach:

• Miejsce montażu: Styk należy zatrzasnąć z lewej strony korpusu rozłącznika OT/OTC. Mechanizm sprzęgający musi być precyzyjnie dopasowany do wałka napędowego aparatu.
• Podłączenie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów giętkich, aby zapewnić trwały i pewny styk elektryczny.
• Moment dokręcania: Należy przestrzegać momentu dokręcania zacisków śrubowych zgodnie z dokumentacją techniczną, aby uniknąć uszkodzenia zacisku lub poluzowania przewodu pod wpływem wibracji.
• Weryfikacja: Po zamontowaniu należy wykonać kilka cykli przełączeniowych "załącz-wyłącz" bez obciążenia, aby upewnić się, że styk pomocniczy prawidłowo zmienia swój stan.

FAQ

1. Czy styk OA7G10 można zamontować z prawej strony rozłącznika?
Nie, ten konkretny model jest dedykowany wyłącznie do montażu z lewej strony. Do montażu prawostronnego należy dobrać odpowiedni wariant akcesorium.

2. Czy styk współpracuje z rozłącznikami o prądzie 400A?
Model OA7G10 jest zoptymalizowany pod kątem serii do 125A. Dla większych jednostek (do 4000A) należy zweryfikować kompatybilność w katalogu akcesoriów ABB, gdyż mechanizmy napędowe mogą się różnić.

3. Jaka jest funkcja styku 1NO w tym urządzeniu?
Styk 1NO (Normalnie Otwarty) zamyka się w momencie, gdy rozłącznik główny zostaje przełączony w pozycję ON. Jest to najczęściej wykorzystywane do zapalenia lampki kontrolnej lub wysłania sygnału wejściowego do sterownika.
