Styk pomocniczy 1NO+1NC QM40/QM63, QMAUX1NO+1NC40/63 QM | 1319851 Eaton

Alternatywny kod produktu: QMAUX1NO+1NC40/63

Opis i Kluczowe Cechy

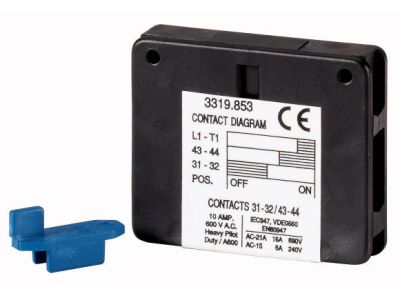

Styk pomocniczy 1NO+1NC (symbol 1319851) przeznaczony do współpracy z wyłącznikami serii QM40 i QM63. Jeden zestyk zwierny (NO) i jeden rozwierny (NC) umożliwiają sygnalizację stanu łączeniowego oraz rozbudowę układów sterowania. Styki przystosowane są do prądu załączalnego 6 A przy napięciu 230 V AC, co pozwala na bezpieczne przełączanie obwodów pomocniczych bez ryzyka przeciążenia styków. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicy.

• Styki 1NO+1NC (1Z+1R): jeden styk zwierny do załączania i jeden rozwierny do wyłączania – uniwersalna konfiguracja do sygnalizacji oraz sterowania przekaźnikami lub stycznikami.
• Prąd załączalny 6 A / napięcie 230 V AC: bezpieczna praca w obwodach pomocniczych typowych instalacji niskiego napięcia, bez ryzyka przegrzania styków.
• Kompatybilność z wyłącznikami QM40 i QM63: dedykowane dopasowanie mechaniczne i elektryczne – łatwe rozszerzenie funkcji istniejących rozłączników lub wyłączników nadprądowych.
• Gotowy do montażu na szynie DIN: standardowa konstrukcja modułowa ułatwia instalację w rozdzielnicach (montaż przez wykwalifikowany personel).
• Bezobsługowa konstrukcja: trwałe styki i solidna obudowa zapewniają długą żywotność w eksploatacji przemysłowej i mieszkaniowej.

Zgodność z Normami

Styk pomocniczy został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia, spełnia wymagania dyrektyw dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Styk pomocniczy 1NO+1NC rozszerza funkcjonalność wyłączników QM40 i QM63, umożliwiając sygnalizację stanu oraz sterowanie układami zewnętrznymi. Sprawdza się w następujących scenariuszach:

• Sygnalizacja zadziałania wyłącznika – styk NO/NC przekazuje informację do panelu sterowania lub systemu BMS.
• Sterowanie stycznikami lub przekaźnikami pomocniczymi – impuls z wyłącznika załącza lub wyłącza obwód odbiornika.
• Współpraca z systemami automatyki budynkowej – monitorowanie stanu rozdzielnicy i realizacja sekwencji załączania.
• Rozbudowa małych rozdzielnic w obiektach przemysłowych i komercyjnych – dodatkowe obwody sterowania sygnalizacją świetlną lub dźwiękową.

Wskazówki Montażowe

Montaż oraz wszelkie prace związane z podłączaniem styku pomocniczego mogą być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Styk należy zamontować na szynie DIN TH35 w rozdzielnicy, zgodnie z instrukcją producenta wyłącznika QM40/QM63. Przekrój przewodów dobierz do prądu obciążenia (minimum 1,5 mm² dla 6 A). Moment dokręcania śrub zacisków – stosuj się do zaleceń w dokumentacji technicznej.

FAQ

• Czy styk pomocniczy jest kompatybilny z wyłącznikami innych producentów? Styk pomocniczy 1319851 został zaprojektowany wyłącznie do współpracy z wyłącznikami serii QM40 i QM63. Nie gwarantujemy poprawnej współpracy z urządzeniami innych marek.
• Jakie są parametry elektryczne styków? Styki wytrzymują prąd załączalny 6 A przy napięciu 230 V AC (obwód prądu przemiennego). Na potrzeby obciążeń DC zaleca się konsultację z dokumentacją techniczną.
• Czy styk wymaga dodatkowego zasilania? Nie, styk pomocniczy jest pasywnym elementem przełączającym – nie pobiera energii. Jego styki przewodzą lub rozłączają obwód sygnałowy/sterowniczy, który jest zasilany z zewnątrz.
