Łącznik pomocniczy, 1 zestyk przełączny, do wielkości NH1, NH2, NH3, wyposażenie | 3NP1940-1FA00 Siemens

Alternatywny kod produktu: 3NP19401FA00

Opis i Kluczowe Cechy

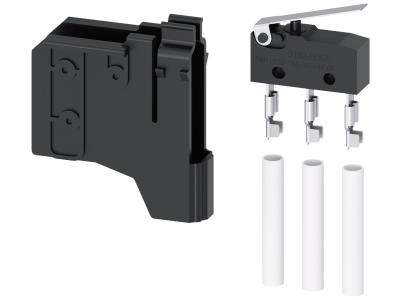

Łącznik pomocniczy Siemens o indeksie 3NP1940-1FA00 został zaprojektowany jako akcesorium do bezpiecznikowych rozłączników izolacyjnych serii 3NP1. Wyposażony w jeden zestyk przełączny (1CO), umożliwia niezawodną sygnalizację stanu bezpiecznika oraz integrację z systemami sterowania. Przeznaczony do współpracy z wielkościami NH1, NH2 i NH3, co zapewnia elastyczność konfiguracji w instalacjach przemysłowych i infrastrukturalnych.

• 1 zestyk przełączny (1CO): Umożliwia przekazywanie sygnału o zadziałaniu bezpiecznika do układów nadrzędnych, np. sterowników PLC lub systemów sygnalizacji, zwiększając bezpieczeństwo eksploatacji.
• Przystosowany do wielkości NH1, NH2, NH3: Pasuje do szerokiego zakresu rozłączników bezpiecznikowych od 100 A do 630 A, co ułatwia standaryzację wyposażenia w różnych obwodach.
• Dedykowany do serii Siemens 3NP1: Gwarantuje mechaniczną i elektryczną kompatybilność, prosty montaż oraz pewność działania w rozłącznikach tej serii.
• Możliwość elastycznego ustawiania punktu czasowego łączenia: Pozwala na konfigurację styku jako synchronicznego lub wyprzedzającego względem ruchu styków głównych, co ma znaczenie przy zaawansowanych schematach sterowania.
• Trwała konstrukcja przemysłowa: Zaprojektowana do pracy w warunkach wibracji i obciążeń termicznych typowych dla rozdzielnic, zapewniając długotrwałą niezawodność.

Zgodność z Normami

Łącznik pomocniczy 3NP1940-1FA00 jest elementem systemu rozłączników bezpiecznikowych Siemens i spełnia wymagania europejskich norm dotyczących wyposażenia aparatury modułowej. Produkt posiada oznaczenie CE i jest zgodny z obowiązującymi standardami bezpieczeństwa. Szczegółowe informacje o zastosowanych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Łącznik pomocniczy znajduje zastosowanie wszędzie tam, gdzie wymagana jest sygnalizacja stanu bezpiecznika lub sterowanie pomocnicze w obwodach zabezpieczonych rozłącznikami bezpiecznikowymi.

• Sygnalizacja przepalenia bezpiecznika – przesyłanie informacji do systemu nadzoru (BMS, PLC) o zadziałaniu zabezpieczenia w rozdzielnicy.
• Sterowanie awaryjne – realizacja sekwencji wyłączania lub blokad w układach automatyki przemysłowej po zadziałaniu bezpiecznika.
• Monitorowanie stanu w instalacjach infrastrukturalnych – szpitale, centra danych, hale produkcyjne, gdzie kluczowa jest ciągłość zasilania.
• Rozszerzenie funkcji rozłącznika bezpiecznikowego o możliwość zdalnego odczytu i diagnostyki bez otwierania drzwi rozdzielnicy.

Wskazówki Montażowe

Montaż łącznika pomocniczego należy powierzyć wykwalifikowanemu personelowi posiadającemu uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od rozłącznika bezpiecznikowego i upewnij się, że obwód jest wyłączony spod napięcia. Łącznik montuje się w specjalnym gnieździe w podstawie rozłącznika serii 3NP1 zgodnie z instrukcją producenta. Momenty dokręcania śrub oraz przekroje przewodów przyłączeniowych dobieraj według dokumentacji technicznej urządzenia nadrzędnego. Nie przekraczaj dopuszczalnych obciążeń styków – parametry graniczne podane są w karcie katalogowej rozłącznika.

FAQ

• Czy łącznik pomocniczy 3NP1940-1FA00 posiada podświetlenie LED? Nie, jest to zestyk suchy (beznapięciowy) przeznaczony do sygnalizacji stanu bezpiecznika. W razie potrzeby sygnalizacji wizualnej można go wykorzystać do załączania lampki w obwodzie zewnętrznym.
• Jaki stopień ochrony (IP) ma ten łącznik? Łącznik jako element wewnętrzny rozłącznika bezpiecznikowego nie posiada samodzielnego stopnia ochrony. Stopień IP całego urządzenia (np. IP40) zależy od obudowy rozłącznika i jest podany w jego dokumentacji.
• Jak określić parametry elektryczne styku (prąd, napięcie)? Łącznik pomocniczy przystosowany jest do pracy w obwodach sterowniczych o napięciu i prądzie zgodnym z danymi znamionowymi rozłącznika, do którego jest montowany. Konkretne wartości (np. Ith, Ue) należy odczytać z karty katalogowej całego aparatu 3NP1 lub bezpośrednio z instrukcji montażu.
