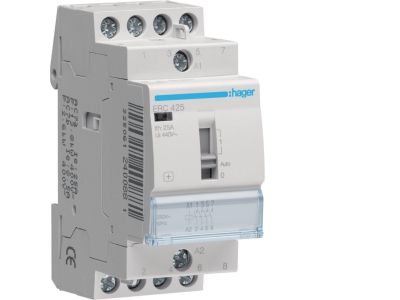

Stycznik z możliwością sterowania ręcznego 230VAC 4NO 25A AC-7a/b | ERC425 Hager

Opis i Kluczowe Cechy

Stycznik ERC425 to modułowe urządzenie przeznaczone do załączania i wyłączania obwodów elektrycznych poprzez podanie napięcia na cewkę 230VAC. Wyposażony w cztery styki normalnie otwarte (4NO) o prądzie znamionowym 25A w kategorii użytkowej AC-7a/b, zapewnia bezpieczne sterowanie odbiornikami bez ryzyka przeciążenia styków. Dodatkowa funkcja ręcznego sterowania umożliwia obsługę bez napięcia – przydatna podczas testów lub awarii zasilania.

• Prąd znamionowy 25A (AC-7a/b): Gwarantuje pewne przełączanie obwodów o znacznym obciążeniu, w tym silników i urządzeń indukcyjnych, bez przegrzewania styków.
• Konfiguracja styków 4NO: Cztery niezależne kanały zwierne umożliwiają sterowanie wieloma obwodami równocześnie – oszczędność miejsca w rozdzielnicy.
• Napięcie cewki 230VAC: Kompatybilność z typową instalacją oświetleniowo-siłową – łatwy montaż bez dodatkowych zasilaczy.
• Możliwość ręcznego załączania: Wbudowany mechanizm dźwigni pozwala na manualne przełączenie styków, co ułatwia prace serwisowe i testowanie przy braku napięcia.
• Konstrukcja modułowa: Kompaktowa obudowa przystosowana do montażu na szynie DIN – szybki i uporządkowany montaż w rozdzielnicy.

Zgodność z Normami

Stycznik ERC425 został zaprojektowany zgodnie z wymogami europejskich norm bezpieczeństwa oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymagań Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki uniwersalnej charakterystyce i możliwości ręcznego sterowania, stycznik sprawdza się w wielu aplikacjach przemysłowych i budynkowych.

• Sterowanie silnikami elektrycznymi (kategoria AC-7b) – np. wentylatory, pompy, napędy bram.
• Załączanie i wyłączanie obwodów grzewczych, oświetlenia lub gniazd w instalacjach komercyjnych.
• Impulsowe sterowanie stycznikami nadrzędnymi, przekaźnikami lub wejściami PLC w układach automatyki.
• Testowanie i serwisowanie obwodów przy użyciu ręcznego przełącznika – bez konieczności podawania napięcia.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub zacisków oraz dopuszczalne przekroje przewodów należy sprawdzić w dokumentacji technicznej producenta. Przewody dobieraj zgodnie z obciążalnością prądową bezpieczną dla 25A.

FAQ

• Czy stycznik ma podświetlenie/wskaźnik LED? Stycznik ERC425 nie posiada wbudowanego podświetlenia. Stan załączenia można rozpoznać po mechanicznym położeniu dźwigni ręcznego sterowania lub po wskazaniu pomocniczych styków sygnalizacyjnych (brak w standardzie).
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP. Jako aparatura modułowa przeznaczona do montażu w rozdzielnicy, standardowo stosuje się obudowę o stopniu ochrony IP20 (ochrona przed ciałami stałymi >12mm i brak ochrony przed wilgocią).
• Jak działa ręczne sterowanie? Dźwignia na obudowie pozwala fizycznie przełączyć styki między pozycją załączoną a wyłączoną, niezależnie od stanu cewki. Umożliwia to obsługę obwodu nawet przy zaniku napięcia – idealne do testów lub blokad serwisowych.
