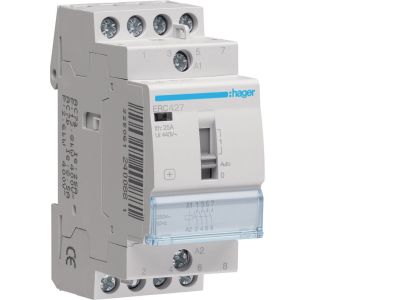

Stycznik z możliwością sterowania ręcznego 230VAC 2NO+2NC 25A AC-7a/b | ERC427 Hager

Opis i Kluczowe Cechy

Stycznik ERC427 to urządzenie łącznikowe z możliwością sterowania ręcznego, przeznaczone do załączania i wyłączania obwodów elektrycznych poprzez podanie napięcia na cewkę 230 VAC. Wyposażony w zestaw styków 2NO+2NC o prądzie znamionowym 25 A w kategorii AC-7a/b, zapewnia bezpieczną i niezawodną pracę w obwodach głównych o znacznym obciążeniu. Mechanizm ręcznego sterowania umożliwia obsługę nawet bez napięcia pomocniczego, co zwiększa funkcjonalność instalacji.

• Styki 2NO+2NC: Dwa zestawy zwierne i dwa rozwierne pozwalają na elastyczne konfigurowanie obwodów sterowania i sygnalizacji – jeden stycznik może jednocześnie załączać odbiornik i sygnalizować jego stan.
• Prąd znamionowy 25 A (AC-7a/b): Wysoka obciążalność prądowa w kategoriach AC-7a (sterowanie silników w obwodach głównych) i AC-7b (obwody pomocnicze silników) gwarantuje bezpieczną pracę bez ryzyka przegrzania styków.
• Cewka 230 VAC: Zasilanie napięciem sieciowym 230 VAC upraszcza podłączenie w standardowych instalacjach jednofazowych – nie wymaga dodatkowego transformatora.
• Możliwość sterowania ręcznego: Wbudowany mechanizm pozwala na załączanie/wyłączanie stycznika bez podania napięcia na cewkę, co ułatwia testowanie i pracę serwisową.
• Uniwersalność montażu: Konstrukcja przystosowana do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych, oszczędza miejsce w szafie sterowniczej.

Zgodność z Normami

Stycznik ERC427 został zaprojektowany zgodnie z wymaganiami dyrektyw Unii Europejskiej, spełnia normy bezpieczeństwa dla aparatury elektrycznej i posiada oznaczenie CE. Produkt jest zgodny z ogólnymi standardami branżowymi dla styczników stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Stycznik ERC427 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie obwodów głównych oraz możliwość ręcznej ingerencji. Idealnie sprawdzi się w następujących scenariuszach:

• Sterowanie odbiornikami jednofazowymi (silniki, grzałki, oświetlenie) w obwodach o prądzie do 25 A.
• Generowanie impulsów załączających dla styczników mocy, przekaźników lub wejść sterowników PLC.
• Sygnalizacja stanu urządzeń (np. załączenie wentylatora) poprzez zestyk pomocniczy NC/NO.
• Automatyka budynkowa – ręczne i zdalne przełączanie obwodów oświetlenia, gniazd czy siłowników w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika ERC427 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odizolowany. Stycznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 25 A zgodnie z normami instalacyjnymi. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na rezystancję połączeń. Po zakończeniu montażu sprawdź poprawność działania zarówno w trybie elektrycznym, jak i ręcznym.

FAQ

• Czy stycznik ERC427 umożliwia ręczne załączenie bez napięcia? Tak, stycznik posiada możliwość sterowania ręcznego – dźwignia lub przycisk na obudowie pozwala załączyć i wyłączyć styki niezależnie od podanego napięcia na cewkę. Jest to przydatne podczas testów lub w sytuacji awaryjnej.
• Jaka jest kategoria użytkowania styków głównych? Styki główne są przystosowane do pracy w kategorii AC-7a (sterowanie silników w obwodach głównych) oraz AC-7b (obwody pomocnicze silników) przy prądzie 25 A. Oznacza to, że nadają się do łączenia obciążeń indukcyjnych i rezystancyjnych typowych dla instalacji przemysłowych.
• Jakie napięcie cewki jest wymagane? Cewka stycznika zaprojektowana jest na napięcie 230 VAC. Należy je podać bezpośrednio z sieci jednofazowej lub przez odpowiedni transformator. Użycie innego napięcia może spowodować uszkodzenie cewki lub niewłaściwe działanie.
