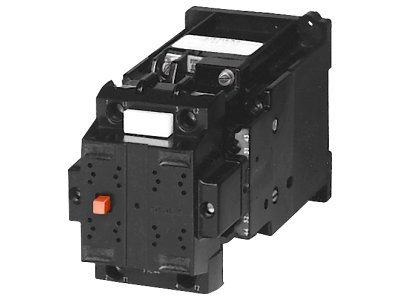

Stycznik wlk. 2 2-P, DC-3 I 5, 32 A, ŁĄCZNIK POMOC. 22 (2NO+2NC), ZASIL. DC DC 24 V, | 3TC4417-0AB4 Siemens

Alternatywny kod produktu: 3TC44170AB4

Opis i Kluczowe Cechy

Stycznik 3TC4417-0AB4 to urządzenie w wykonaniu wielkości 2, przystosowane do pracy w obwodach prądu stałego. Posiada 2 bieguny główne (2P) o prądzie umownym Ith = 32 A, co zapewnia rezerwę obciążalności w aplikacjach o niższym prądzie znamionowym. W kategorii użytkowania DC-3 prąd znamionowy wynosi 5 A – gwarantuje to bezpieczne przełączanie silników prądu stałego z rozruchem i hamowaniem. Wbudowany łącznik pomocniczy o konfiguracji 2NO+2NC umożliwia realizację obwodów sygnalizacji lub samopodtrzymania bez konieczności stosowania dodatkowych modułów. Cewka sterująca zasilana napięciem stałym 24 V DC.

• Prąd umowny Ith = 32 A: wysoka obciążalność ciągła pozwala na bezpieczne prowadzenie prądów roboczych nawet w obwodach o znacznej rezerwie mocy.
• Kategoria użytkowania DC-3 przy 5 A: dedykowana do przełączania silników prądu stałego z rozruchem i hamowaniem dynamicznym – niezawodność i trwałość łączeń.
• 2 bieguny główne (2P): umożliwiają jednoczesne zamykanie/rozwieranie dwóch obwodów prądu stałego.
• Wbudowane styki pomocnicze 2NO+2NC: oszczędność miejsca w rozdzielnicy oraz uproszczenie okablowania – gotowa sygnalizacja stanu lub samopodtrzymanie.
• Cewka 24 V DC: niskonapięciowe sterowanie o dużej dostępności w systemach automatyki i sterowania.

Zgodność z Normami

Stycznik został zaprojektowany i wyprodukowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada certyfikację CE. Przeznaczony jest do montażu w instalacjach spełniających aktualne przepisy bezpieczeństwa. (Szczegółowe numery norm nie zostały podane w danych producenta.)

Zastosowanie

Stycznik 3TC4417-0AB4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów prądu stałego, zwłaszcza w układach sterowania silnikami i odbiornikami o charakterze indukcyjnym.

• Sterowanie silnikami prądu stałego w aplikacjach przemysłowych (napędy, wentylatory, pompy).
• Załączanie i wyłączanie obciążeń rezystancyjnych (ogrzewanie, oświetlenie DC) w automatyce budynkowej.
• Współpraca z przekaźnikami i sterownikami PLC – cewka 24 V DC pozwala na bezpośrednie sterowanie z modułów wyjściowych.
• Obwody samopodtrzymania i sygnalizacji dzięki wbudowanym stykom pomocniczym 2NO+2NC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach obwodu. Moment dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Należy pamiętać o odpowiednim zabezpieczeniu obwodów przed zwarciem oraz o zastosowaniu przewodów o przekroju dopasowanym do prądu obciążenia.

FAQ

• Czy stycznik posiada podświetlenie cewki lub wskaźnik LED? W dostępnych danych nie podano funkcji podświetlenia. Stycznik nie zawiera wbudowanego wskaźnika LED – stan załączenia można sprawdzić za pomocą zewnętrznej sygnalizacji podłączonej do styków pomocniczych.
• Jaki jest stopień ochrony stycznika? Producent nie podał stopnia ochrony w danych wejściowych. Dla aparatury montowanej na szynie w rozdzielnicy standardowo przyjmuje się ochronę IP20 – należy zapewnić odpowiednią obudowę zewnętrzną w miejscu instalacji.
• Czy stycznik może pracować w obwodzie prądu przemiennego (AC)? Stycznik został opisany wyłącznie w kontekście prądu stałego (DC-3, cewka 24 V DC). Nie posiadamy danych dotyczących parametrów dla obwodów AC. Stosowanie w obwodach AC wymaga weryfikacji z dokumentacją producenta.
