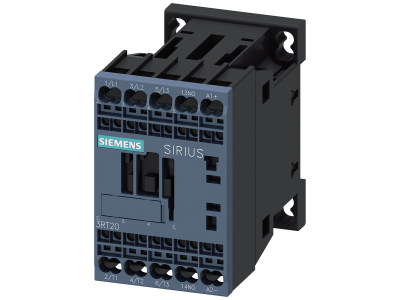

Stycznik sprzęgający AC-3, 4KW/400V, styki 1NO, DC 24V, 0.7...1.25*US, z diodą 3-biegunowy, wlk. S00 | 3RT2016-2JB41 Siemens

Alternatywny kod produktu: 3RT20162JB41

Opis i Kluczowe Cechy

Stycznik sprzęgający AC-3 z serii Siemens 3RT2016-2JB41 to 3-biegunowy aparat przeznaczony do łączenia i rozłączania obciążeń w obwodach mocy. Dzięki mocy znamionowej 4 kW przy 400 V w kategorii AC-3 zapewnia niezawodne sterowanie silnikami i odbiornikami indukcyjnymi. Kompaktowa obudowa wielkości S00 ułatwia montaż w rozdzielnicach. Wyposażony w jeden styk pomocniczy zwierny (1NO) oraz cewkę DC 24 V z zakresem sterowania 0,7…1,25×US, co gwarantuje elastyczność w systemach automatyki.

• Moc AC-3 4 kW przy 400 V: Umożliwia bezpieczną pracę z silnikami o mocy do 4 kW, zapewniając odpowiednią trwałość łączeniową i odporność na przeciążenia.
• Cewka DC 24 V z zakresem 0,7…1,25×US: Pozwala na niezawodne załączanie nawet przy obniżonym napięciu (od 16,8 V do 30 V), co zwiększa odporność na spadki napięcia w instalacji.
• Wbudowana dioda gasząca: Chroni układ sterowania przed przepięciami powstającymi przy wyłączaniu cewki, przedłużając żywotność przekaźników PLC i styków sterujących.
• 3 bieguny główne + 1 styk pomocniczy NO: Oferuje elastyczność w okablowaniu – trzy bieguny do obwodu mocy oraz dodatkowy styk do sygnalizacji lub samopodtrzymania.
• Kompaktowa obudowa wielkości S00: Zajmuje mało miejsca na szynie TH35, idealna do rozdzielnic o ograniczonej przestrzeni.

Zgodność z Normami

Produkt certyfikowany CE, spełnia wymagania obowiązujących dyrektyw Unii Europejskiej. Zaprojektowany zgodnie z europejskimi standardami dotyczącymi aparatury łączeniowej i sterowniczej.

Zastosowanie

Stycznik Siemens 3RT2016-2JB41 dedykowany jest do aplikacji wymagających pewnego załączania obciążeń indukcyjnych i rezystancyjnych. Sprawdza się w układach sterowania maszyn oraz automatyce budynkowej.

• Sterowanie trójfazowymi silnikami asynchronicznymi o mocy do 4 kW (kategoria AC-3).
• Załączanie grzałek, transformatorów i innych odbiorników w szafach sterowniczych.
• Współpraca z przekaźnikami programowalnymi (PLC) i systemami automatyki przy napięciu sterowania 24 V DC.
• Budowa układów samopodtrzymania i sygnalizacji pracy dzięki zintegrowanemu stykowi pomocniczemu 1NO.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy styczniku mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania obwodu głównego i sterowniczego.

• Urządzenie montuj na szynie nośnej TH35 (DIN) zgodnie z instrukcją producenta.
• Momenty dokręcania śrub zacisków oraz przekroje przewodów dobierz według dokumentacji technicznej stycznika.
• Przekrój przewodów przyłączeniowych dostosuj do spodziewanego prądu obciążenia (z zachowaniem norm dla mocy 4 kW).
• Upewnij się, że napięcie sterowania mieści się w zakresie 0,7…1,25×US (16,8–30 V DC).

FAQ

• Czy stycznik ma wbudowane zabezpieczenie przeciwprzepięciowe? Tak, stycznik wyposażony jest w diodę gaszącą równolegle do cewki, która tłumi przepięcia przy wyłączaniu, chroniąc elementy sterujące.
• Jaki jest zakres napięcia sterowania cewki? Cewka zaprojektowana na napięcie nominalne DC 24 V, pracuje poprawnie w zakresie od 0,7 do 1,25 napięcia nominalnego, czyli od 16,8 V do 30 V DC.
• Ile styków pomocniczych posiada to urządzenie? Stycznik wyposażony jest w jeden styk pomocniczy zwierny (1NO). W razie potrzeby istnieje możliwość dołożenia dodatkowych modułów styków pomocniczych (brak w standardzie).
