Stycznik sprzęgający, AC-3, 9 A/4 kW/400V, 3-biegunowy, DC 24V, 1NO, przyłącze śrubowe | 3RT2016-1JB41 Siemens

Alternatywny kod produktu: 3RT20161JB41

Opis i Kluczowe Cechy

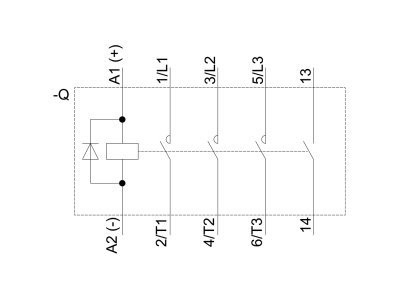

Stycznik sprzęgający Siemens SIRIUS 3RT2016-1JB41 to trójbiegunowy stycznik mocy w kategorii AC-3 przeznaczony do łączenia i wyłączania silników oraz obwodów sterowniczych. Prąd znamionowy 9 A (AC-3) i moc 4 kW przy 400 V AC pozwalają bezpiecznie sterować odbiornikami o znacznym obciążeniu indukcyjnym, bez ryzyka przegrzania styków. Napięcie sterowania DC 24 V (zakres 0,7…1,25×US) oraz zintegrowana dioda umożliwiają bezpośrednie współpracę z wyjściami PLC i elektronicznymi układami sterowania. Styk pomocniczy 1NO, przyłącze śrubowe i kompaktowy rozmiar S00 ułatwiają instalację w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy AC-3: 9 A / moc 4 kW przy 400 V: Gwarantuje niezawodne przełączanie silników małej mocy bez nadmiernego nagrzewania się zestyków głównych.
• Napięcie sterowania DC 24 V, zakres 0,7…1,25×US: Przystosowany do bezpośredniego sterowania z PLC, przekaźników napięciowych i innych cyfrowych układów automatyki.
• Zintegrowana dioda ochronna: Tłumi przepięcia indukcyjne powstające przy wyłączaniu cewki, wydłużając żywotność stycznika i chroniąc elementy półprzewodnikowe.
• Styk pomocniczy 1NO (normalnie otwarty): Umożliwia sygnalizację stanu pracy stycznika lub realizację prostych układów samopodtrzymania.
• Przyłącze śrubowe i rozmiar S00: Ułatwia szybkie okablowanie przewodami miedzianymi, a kompaktowa obudowa pozwala zaoszczędzić miejsce w szafie sterowniczej.

Zgodność z Normami

Stycznik Siemens 3RT2016-1JB41 jest dopuszczony do stosowania zgodnie z międzynarodowymi normami IEC oraz UL/CSA. Urządzenie oznaczone jest jako IE3/IE4‑ready, co oznacza gotowość do współpracy z silnikami wysokiej sprawności energetycznej (klasy IE3 i IE4). Posiada certyfikację CE i może być stosowany w instalacjach zgodnych z dyrektywą niskonapięciową.

Zastosowanie

Stycznik sprzęgający SIRIUS 3RT2 został zaprojektowany z myślą o sterowaniu silnikami oraz obwodami pomocniczymi i sterowniczymi w automatyce przemysłowej i budynkowej. Dzięki bezpośredniej kompatybilności z wyjściami PLC idealnie nadaje się do nowoczesnych, cyfrowych układów sterowania.

• Załączanie i wyłączanie trójfazowych silników asynchronicznych o mocy do 4 kW (w kategorii AC-3) w maszynach, wentylatorach, pompach.
• Bezpośrednie sterowanie z wyjść cyfrowych sterowników PLC – zakres napięcia sterowania 16,8…30 V DC zapewnia niezawodne przełączanie.
• Budowa prostych układów samopodtrzymania lub sygnalizacji stanu pracy z wykorzystaniem zintegrowanego styku pomocniczego 1NO.
• Praca w rozdzielnicach i szafach sterowniczych małej i średniej wielkości – kompaktowy rozmiar S00 oszczędza miejsce na szynie DIN TH35.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie DIN TH35 (zgodnie z EN 60715). Przed przykręceniem przewodów należy sprawdzić moment dokręcania śrub zalecany przez producenta w dokumentacji technicznej. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego obwodu, uwzględniając warunki chłodzenia. Wszelkie prace wykonywać z zachowaniem zasad bezpieczeństwa – stycznik należy instalować w miejscu suchym i osłoniętym przed bezpośrednim dostępem.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik LED stanu? W danych produktu nie ma informacji o podświetleniu. Stycznik 3RT2016-1JB41 nie jest wyposażony we wbudowany wskaźnik LED – stan styku można sygnalizować za pomocą osobnego modułu lub wykorzystać styk pomocniczy 1NO.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. W standardowych warunkach pracy aparatura modułowa montowana w rozdzielnicy zapewnia ochronę IP20 ze względu na obudowę podwójną izolację. Do zastosowań w środowiskach wilgotnych lub zapylonych zaleca się umieszczenie stycznika w szczelnej szafie sterowniczej o wyższym stopniu IP.
• W jakim trybie pracy działa styk pomocniczy – NO czy NC? Styk pomocniczy jest typu 1NO (normalnie otwarty). Oznacza to, że przy cewce niezasilonej styk jest rozwarty, a po podaniu napięcia sterowania zwierany. Służy np. do sygnalizacji załączenia stycznika lub realizacji samopodtrzymania.
