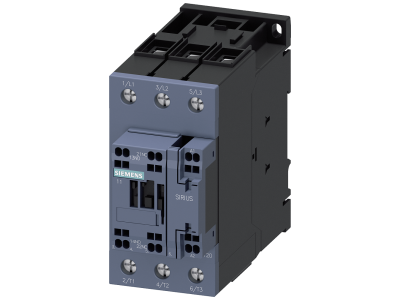

Stycznik sprzęgający,AC-3,65A/30kW/400V,3-bieg.,DC24V,1NO+1NC,przyłącze śrubowe/przyłącze sprężynowe | 3RT2037-3KB40 Siemens

Alternatywny kod produktu: 3RT20373KB40

Opis i Kluczowe Cechy

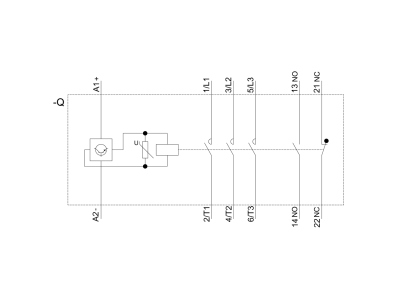

Stycznik sprzęgający Siemens 3RT2037-3KB40 z serii SIRIUS 3RT2 przeznaczony jest do przełączania silników oraz obwodów pomocniczych i sterowniczych, zaprojektowany specjalnie do bezpośredniego połączenia z elektronicznymi układami sterowania. Charakteryzuje się prądem AC-3 65 A i mocą 30 kW przy 400 V, co zapewnia bezpieczną i niezawodną pracę w wymagających aplikacjach. Trzy bieguny główne, cewka DC 24 V oraz zintegrowany warystor chroniący przed przepięciami. Styki pomocnicze 1NO+1NC umożliwiają sygnalizację lub sterowanie dodatkowe. Obwód główny wyposażono w przyłącze śrubowe, a obwód sterowniczy i pomocniczy w przyłącze sprężynowe dla szybkiego i bezobsługowego montażu. Wielkość S2 zapewnia kompaktową budowę, oszczędzając miejsce w rozdzielnicy.

• Prąd AC-3 65 A / moc 30 kW przy 400 V: umożliwia przełączanie silników o znacznym obciążeniu bez ryzyka przegrzania styków.
• Cewka DC 24 V z zakresem napięcia 0,8-1,2×US: zapewnia niezawodne załączanie przy wahaniach napięcia w układach sterowania PLC.
• Zintegrowany warystor: chroni cewkę i układ sterowania przed przepięciami łączeniowymi, zwiększając trwałość urządzenia.
• Styki pomocnicze 1NO+1NC: dostarczają sygnał zwrotny do sterownika, eliminując potrzebę stosowania dodatkowych przekaźników pomocniczych.
• Przyłącze sprężynowe w obwodzie sterowniczym i pomocniczym: umożliwia szybkie, bezobsługowe i odporne na wibracje okablowanie bez konieczności dokręcania śrub.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC oraz UL/CSA, co potwierdza jego dopuszczenie na rynkach międzynarodowych. Jest przygotowany do pracy z silnikami o klasie sprawności IE3/IE4, zgodnie z aktualnymi wymaganiami efektywności energetycznej.

Zastosowanie

Stycznik sprzęgający 3RT2037-3KB40 znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, szczególnie w układach automatyki sterowanych z wyjść PLC. Dzięki kompaktowej budowie i zintegrowanym stykom pomocniczym idealnie nadaje się do:

• Bezpośredniego załączania i wyłączania trójfazowych silników asynchronicznych w układach rozruchowych oraz przełącznikach gwiazda-trójkąt.
• Sterowania odbiornikami rezystancyjnymi i indukcyjnymi w szafach sterowniczych i rozdzielnicach przemysłowych.
• Współpracy z przekaźnikami sprzęgającymi i modułami rozszerzeń w systemie modułowym SIRIUS.
• Sygnalizacji stanu pracy poprzez styki pomocnicze 1NO+1NC dla systemów nadzoru i wizualizacji.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Moment dokręcania śrub w obwodzie głównym oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Przyłącza sprężynowe w obwodzie sterowniczym i pomocniczym otwiera się za pomocą śrubokręta płaskiego – nie wymagają one dokręcania. Po zakończeniu okablowania sprawdź poprawność połączeń.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, stycznik nie posiada wbudowanego podświetlenia. Sygnalizację stanu załączenia można zrealizować poprzez styki pomocnicze 1NO+1NC lub zewnętrzne lampki sygnalizacyjne.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje stopnia ochrony w danych katalogowych. Zaleca się montaż w rozdzielnicy o odpowiedniej szczelności, aby zapewnić ochronę przed pyłem i wilgocią.
• Jaka jest kategoria użytkowania styków głównych? Stycznik sklasyfikowany jest w kategorii AC-3e/AC-3 (przełączanie silników z rozruchem bezpośrednim). Prąd znamionowy 65 A i moc 30 kW przy 400 V odnoszą się właśnie do tej kategorii. Nie jest przeznaczony do pracy ciągłej w kategorii AC-1 bez odpowiedniego deratingu.
