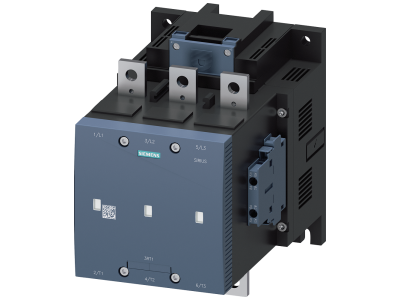

Stycznik próżniowy 250KW/400V/AC-3 AC/DC znamionowe nap sterujące 220-240V UC styki pom 2NO+2NC 3-B | 3RT1276-6AP36 Siemens

Alternatywny kod produktu: 3RT12766AP36

Opis i Kluczowe Cechy

Stycznik próżniowy o symbolu 3RT1276-6AP36 to urządzenie przeznaczone do sterowania obwodami o dużych mocach. Dzięki znamionowej mocy 250 kW przy napięciu 400 V w kategorii AC-3 umożliwia bezpieczne łączenie i rozłączanie silników indukcyjnych o znacznym obciążeniu, minimalizując ryzyko uszkodzenia styków i przegrzania. Wyposażony w uniwersalny układ sterowania 220-240 V UC (AC/DC) oraz zestaw styków pomocniczych 2NO+2NC, zapewnia elastyczność w instalacjach przemysłowych i automatyce budynkowej.

• Moc znamionowa 250 kW przy 400 V AC-3: Pozwala na sterowanie silnikami o dużych mocach bez ryzyka przeciążenia – idealne do ciężkich zastosowań przemysłowych.
• Kategoria użytkowania AC-3: Zaprojektowany do łączenia i rozłączania wirujących silników indukcyjnych, w tym pokonywania prądów rozruchowych.
• Uniwersalne napięcie sterowania 220-240 V UC (AC/DC): Możliwość zasilania cewki zarówno napięciem przemiennym, jak i stałym – ułatwia integrację w różnych systemach automatyki.
• Styki pomocnicze 2NO+2NC: Umożliwiają sygnalizację stanu załączenia, blokady oraz realizację dodatkowych funkcji sterowania bez konieczności stosowania modułów rozszerzających.
• Technika próżniowa: Komora gaszenia łuku w próżni zapewnia wysoką trwałość łączeniową i bezpieczeństwo przy dużych prądach, ograniczając erozję styków.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania bezpieczeństwa stawiane aparaturze łączeniowej stosowanej w instalacjach przemysłowych i energetycznych.

Zastosowanie

Stycznik próżniowy 3RT1276-6AP36 znajduje zastosowanie w obwodach wymagających niezawodnego przełączania dużych mocy. Sprawdzi się zarówno w prostych układach sterowania silnikami, jak i w złożonych systemach automatyki.

• Sterowanie silnikami indukcyjnymi o mocy do 250 kW (400 V) w aplikacjach pomp, wentylatorów, sprężarek i transportu
• Łączenie i rozłączanie obwodów głównych w rozdzielnicach przemysłowych oraz szafach sterowniczych
• Realizacja funkcji załączania/wyłączania w układach automatyki budynkowej i przemysłowej z możliwością sygnalizacji poprzez styki pomocnicze
• Praca w instalacjach wymagających gaszenia łuku w próżni – np. w środowiskach o podwyższonym ryzyku iskrzenia

Wskazówki Montażowe

Montaż oraz wszelkie prace przy styczniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie należy mocować zgodnie z zaleceniami producenta (np. na płycie montażowej lub szynie DIN, jeśli przewidziano). Momenty dokręcania połączeń oraz przekroje przewodów muszą być dobrane do znamionowego prądu obwodu – należy postępować według dokumentacji technicznej. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia cewki sterującej (220-240 V UC) oraz styków pomocniczych.

FAQ

• Czy stycznik może pracować z napięciem stałym? Tak, cewka przystosowana jest do napięcia uniwersalnego UC (220-240 V), co oznacza, że może być zasilana zarówno napięciem przemiennym (AC), jak i stałym (DC) w podanym zakresie.
• Jaki jest stopień ochrony tego stycznika? W dostępnych danych nie podano konkretnego stopnia IP. Standardowo aparatura tego typu w zabudowie rozdzielnicy osiąga IP20 dla części zaciskowych, natomiast w trakcie montażu należy zapewnić odpowiednią ochronę obudowy.
• W jaki sposób działają styki pomocnicze 2NO+2NC? Styki normalnie otwarte (NO) zwierają się po załączeniu cewki, a normalnie zamknięte (NC) rozwierają. Umożliwiają one sygnalizację stanu stycznika, blokady krzyżowe oraz realizację dodatkowych funkcji sterowania bez potrzeby stosowania oddzielnych przekaźników.
