Stycznik próżniowy 132KW/400V/AC-3 AC/DC znamionowe nap sterujące 220-240V UC styki pom 2NO+2NC 3-B | 3RT1265-6AP36 Siemens

Alternatywny kod produktu: 3RT12656AP36

Opis i Kluczowe Cechy

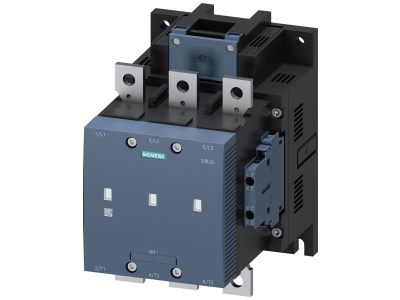

Stycznik próżniowy Siemens 3RT1265-6AP36 to zaawansowane urządzenie łączeniowe przeznaczone do pracy w obwodach o dużych mocach. Przystosowany do napięcia 400 V i mocy 132 kW w kategorii użytkowania AC-3 (silniki), zapewnia niezawodne przełączanie przy znacznym obciążeniu indukcyjnym. Uniwersalne napięcie sterowania 220-240 V UC oraz zestyk pomocniczy 2NO+2NC umożliwiają elastyczną integrację z układami sterowania. Konstrukcja próżniowa gwarantuje wyjątkowo długą żywotność i bezawaryjną pracę w wymagających aplikacjach przemysłowych.

• Moc 132 kW przy 400 V AC-3: Możliwość sterowania dużymi silnikami elektrycznymi bez ryzyka przeciążenia styków – wysoka niezawodność w aplikacjach przemysłowych.
• Uniwersalne napięcie sterowania 220-240 V UC (AC/DC): Kompatybilność z różnymi źródłami zasilania, uproszczenie instalacji i redukcja kosztów magazynowania.
• Zestyki pomocnicze 2NO+2NC: Wbudowane styki sygnalizacyjne umożliwiające realizację układów samopodtrzymania, sygnalizacji statusu lub przekazywania sygnałów do sterownika PLC.
• Komora próżniowa: Gaszenie łuku w próżni – minimalne zużycie styków, wysoka trwałość łączeniowa i brak konieczności konserwacji nawet przy częstym przełączaniu.
• Kategoria użytkowania AC-3: Dedykowana do rozruchu i zatrzymywania silników klatkowych – optymalna charakterystyka dla obciążeń indukcyjnych.

Zgodność z Normami

Stycznik Siemens 3RT1265-6AP36 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, co potwierdza certyfikacja CE. Produkt spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury łączeniowej stosowanej w rozdzielnicach przemysłowych.

Zastosowanie

Stycznik próżniowy Siemens 3RT1265-6AP36 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie dużych mocy – szczególnie w układach napędowych i automatyce przemysłowej.

• Sterowanie silnikami elektrycznymi o mocy do 132 kW (kategoria AC-3) – rozruch, praca i zatrzymywanie.
• Impulsowe załączanie i wyłączanie odbiorników rezystancyjnych i indukcyjnych w szafach sterowniczych.
• Sygnalizacja stanu pracy oraz realizacja układów samopodtrzymania z wykorzystaniem styków pomocniczych 2NO+2NC.
• Automatyka budynkowa i przemysłowa – integracja z systemami PLC i nadzoru.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH 35 (DIN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami, uwzględniając prąd obciążenia. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją techniczną producenta. Zapewnij właściwą wentylację w szafie rozdzielczej.

FAQ

• Czy stycznik posiada podświetlenie lub diodę LED sygnalizującą załączenie? W danych katalogowych nie wskazano elementów podświetlenia. Standardowo styczniki tej serii nie są wyposażone w diodę LED – stan załączenia można monitorować za pomocą styków pomocniczych 2NO+2NC.
• Jaki jest stopień ochrony obudowy stycznika? W dostarczonych danych nie podano konkretnego stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy typowym wymaganiem jest stopień ochrony IP20 (ochrona przed dotykiem). W celu uzyskania dokładnych informacji zalecamy sprawdzenie karty katalogowej producenta.
• Czy styk główny działa w trybie zwiernym (NO), czy rozwiernym (NC)? Stycznik jest urządzeniem normalnie otwartym (NO) – w stanie spoczynkowym styki główne są rozwarte, a załączanie następuje po podaniu napięcia sterującego. Zestyki pomocnicze umożliwiają konfigurację zarówno NO, jak i NC (2NO+2NC).
