Stycznik pomocniczy TeSys 3NO 1NC cewka sterująca 24VDC | CA3KN313BD Schneider Electric

Opis i Kluczowe Cechy

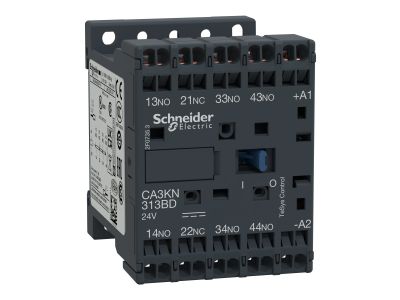

Stycznik pomocniczy TeSys CA3KN313BD to urządzenie wyposażone w cewkę sterującą 24VDC oraz zestaw trzech styków normalnie otwartych (NO) i jednego styku normalnie zamkniętego (NC). Konstrukcja oparta na sprawdzonej serii TeSys zapewnia kompatybilność z rozrusznikami liniowymi, nawrotnymi oraz przełącznikami gwiazda/trójkąt. Dzięki szerokiemu zestawowi styków pomocniczych umożliwia rozbudowę układów sterowania w szafach przemysłowych i rozdzielnicach.

• 3 styki NO + 1 styk NC: zwiększona elastyczność okablowania – możliwość realizacji zarówno sygnalizacji stanu załączenia, jak i bezpiecznego obwodu wyłączenia w jednym module.
• Cewka sterująca 24VDC: niskonapięciowe sterowanie zgodne z wymaganiami nowoczesnych systemów automatyki, redukujące ryzyko porażenia w obwodach pomocniczych.
• Pełna integracja z serią TeSys: bezproblemowy montaż jako element rozruszników stycznikowych – ten sam system mocowania i okablowania.
• Uniwersalne przeznaczenie: stosowany w rozrusznikach liniowych, nawrotnych, gwiazda/trójkąt oraz w aplikacjach wymagających sygnalizacji stanu styczników głównych.
• Kompaktowa obudowa modułowa: optymalne wykorzystanie miejsca w szafie sterowniczej, łatwy montaż na szynie DIN TH35.

Zgodność z Normami

Stycznik pomocniczy TeSys CA3KN313BD został zaprojektowany zgodnie z ogólnie przyjętymi wymaganiami europejskimi dla aparatury łączeniowej. Posiada oznaczenie CE, potwierdzające spełnienie stosownych dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodne z zasadami sztuki inżynierskiej zapewniają niezawodną pracę w instalacjach przemysłowych.

Zastosowanie

Urządzenie dedykowane przede wszystkim do układów rozruchowych silników elektrycznych oraz innych aplikacji wymagających zdalnego sterowania i sygnalizacji. Sprawdza się w szczególności w:

• Rozrusznikach liniowych i nawrotnych – jako rozszerzenie styczników głównych o dodatkowe styki pomocnicze.
• Przełącznikach gwiazda/trójkąt – realizacja logiki przełączania faz przy rozruchu silników.
• Układach sterowania za pośrednictwem autotransformatora – sygnalizacja kolejnych stopni załączania.
• Sygnalizacji stanu łączników w szafach sterowniczych – przekazanie informacji do PLC lub panelu operatorskiego.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego powinien wykonywać wyłącznie wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 (35 mm). Momenty dokręcania śrub zaciskowych oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta – zapewni to trwałe i bezpieczne połączenie elektryczne.

FAQ

• Jakie jest napięcie cewki sterującej tego stycznika? Cewka przeznaczona jest do sterowania napięciem stałym 24 VDC (prąd stały). Nie stosuj napięcia przemiennego – grozi to uszkodzeniem uzwojenia.
• Ile styków NO i NC posiada urządzenie? Stycznik wyposażono w 3 styki normalnie otwarte (NO) oraz 1 styk normalnie zamknięty (NC). W stanie spoczynku styki NO są rozwarte, a NC zwarte.
• Czy do montażu potrzebuję dodatkowej szyny? Urządzenie montuje się bezpośrednio na standardowej szynie TH35 (DIN), która jest podstawowym elementem wyposażenia rozdzielnic i szaf sterowniczych. Nie wymaga dodatkowych adapterów.
