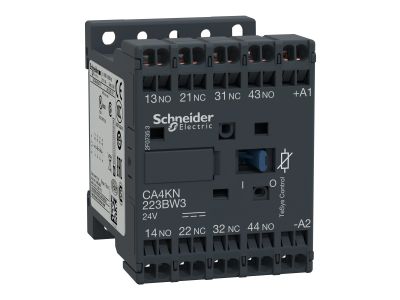

Stycznik pomocniczy TeSys 2NO 2NC cewka o niskim zużyciu 24VDC | CA4KN223BW3 Schneider Electric

Opis i Kluczowe Cechy

Stycznik pomocniczy TeSys CA4KN223BW3 to kompaktowe urządzenie wyposażone w dwa zestawy styków zwiernych (NO) i dwa rozłączne (NC), zasilane cewką o niskim zużyciu energii na napięcie 24 V DC. Dzięki konstrukcji 2NO+2NC zapewnia elastyczność w rozbudowie układów sterowania i sygnalizacji, a energooszczędna cewka minimalizuje straty mocy w szafie sterowniczej.

• 2 styki NO + 2 styki NC: Umożliwiają realizację złożonych układów logicznych, zabezpieczeń i sygnalizacji bez konieczności stosowania dodatkowych przekaźników.
• Cewka o niskim zużyciu energii (24 V DC): Zmniejsza straty mocy i wydłuża żywotność urządzenia, a napięcie 24 V DC zapewnia kompatybilność z typowymi zasilaczami przemysłowymi i systemami PLC.
• Kompaktowa budowa: Ułatwia montaż w ograniczonej przestrzeni rozdzielnicy, współpracuje z szyną TH35 (DIN).
• Pełna integracja z systemem TeSys: Przeznaczony do wszystkich rodzajów rozruszników – liniowych, nawrotnych, przełączników gwiazda/trójkąt – zapewnia spójną architekturę sterowania.

Zgodność z Normami

Stycznik pomocniczy TeSys CA4KN223BW3 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Stycznik pomocniczy CA4KN223BW3 znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest niezawodne rozszerzenie liczby styków sterujących.

• Rozbudowa zestyków w stycznikach głównych – np. przy budowie rozruszników liniowych i nawrotnych.
• Realizacja obwodów sygnalizacji stanu pracy urządzeń (załączony/wyłączony) z wykorzystaniem styków NO i NC.
• Współpraca z PLC i przekaźnikami programowalnymi do monitorowania i sterowania procesami.
• Budowa układów przełączników gwiazda/trójkąt oraz rozruszników z autotransformatorem.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobrać zgodnie z obowiązującymi przepisami i prądem obciążenia. Moment dokręcania zacisków stosować zgodnie z zaleceniami producenta zawartymi w dokumentacji technicznej.

FAQ

• Ile styków pomocniczych ma stycznik CA4KN223BW3? Posiada dwa styki zwierne (NO) i dwa styki rozłączne (NC) – łącznie 4 styki pomocnicze.
• Jakie jest napięcie cewki? Cewka jest przystosowana do napięcia stałego 24 V DC, co umożliwia bezpośrednią współpracę z zasilaczami przemysłowymi i wyjściami PLC.
• Czy cewka stycznika jest energooszczędna? Tak, stycznik wyposażono w cewkę o niskim zużyciu energii, co przekłada się na mniejsze straty ciepła i dłuższą żywotność elementów.
