Stycznik pomocniczy miniaturowy TeSys SK 2NO cewka 48V AC zaciski skrzynkowe | CA2SK20E7 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1356245

EAN

3389110564150

Kod Producenta

CA2SK20E7

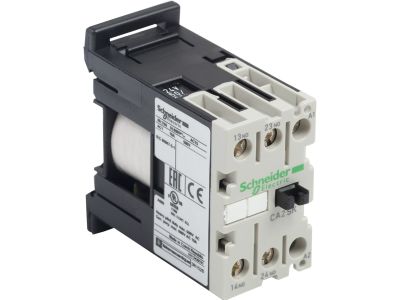

Stycznik pomocniczy miniaturowy TeSys SK 2NO cewka 48V AC zaciski skrzynkowe

Informacja o Produkcie

Opis i Kluczowe Cechy

Stycznik pomocniczy miniaturowy TeSys SK (symbol CA2SK20E7) to kompaktowe urządzenie przeznaczone do rozbudowy układów sterowania w rozdzielnicach. Wyposażony w dwa styki normalnie otwarte (2NO) oraz cewkę 48V AC, zapewnia niezawodną sygnalizację i przełączanie w obwodach pomocniczych. Zaciski skrzynkowe ułatwiają szybkie i pewne podłączenie przewodów.

Dwa styki normalnie otwarte (2NO): Umożliwiają jednoczesne sterowanie dwoma obwodami pomocniczymi, co zwiększa elastyczność projektowania układów.
Cewka sterująca 48V AC: Przystosowana do typowych napięć sterowniczych w instalacjach przemysłowych i budynkowych, gwarantuje pewne zadziałanie.
Zaciski skrzynkowe (box terminals): Zapewniają solidny i trwały montaż przewodów, minimalizując ryzyko poluzowania połączeń pod wpływem drgań.
Konstrukcja miniaturowa: Oszczędza miejsce w rozdzielnicy, co ułatwia gęste zabudowanie aparatury modułowej.
Seria TeSys SK: Sprawdzona niezawodność i kompatybilność z pozostałymi elementami systemu Schneider Electric.

Zgodność z Normami

Stycznik pomocniczy CA2SK20E7 został zaprojektowany zgodnie z europejskimi standardami oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami dyrektyw unijnych. Produkt jest przeznaczony do montażu w rozdzielnicach spełniających normy niskonapięciowe.

Zastosowanie

Miniaturowy stycznik pomocniczy TeSys SK znajduje zastosowanie w układach sterowania, sygnalizacji oraz automatyce budynkowej i przemysłowej. Jego dwa styki NO doskonale nadają się do rozszerzania zestyków przekaźników lub styczników głównych.

Rozbudowa zestyków styczników głównych w układach rozruchu silników.
Sterowanie sygnalizacją świetlną (lampki kontrolne, LED) w szafach sterowniczych.
Podawanie impulsów do wejść PLC lub sterowników programowalnych.
Zastosowanie w automatyce budynkowej (np. sterowanie bramami, oświetleniem awaryjnym) przy napięciu sterującym 48V AC.

Wskazówki Montażowe

Montaż stycznika CA2SK20E7 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN). Zaciski skrzynkowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój podłączanych przewodów dobierz do prądu obciążenia oraz wymogów norm instalacyjnych.

FAQ

Czy stycznik pomocniczy CA2SK20E7 posiada podświetlenie? Nie, produkt nie jest wyposażony we wbudowane podświetlenie. Do sygnalizacji stanu zaleca się zastosowanie oddzielnych lampek lub modułów LED.
Jaki jest stopień ochrony tego stycznika? W danych technicznych nie podano konkretnego stopnia IP. Standardowo aparatura modułowa stosowana w rozdzielnicach posiada ochronę IP20. W razie potrzeby dokładnych informacji sprawdź kartę katalogową producenta.
Czy styki 2NO pracują w trybie zwiernym (make) czy przerywnym (break)? Styki NO (normalnie otwarte) pracują w trybie zwiernym – zwierają obwód po załączeniu cewki. Nie są przeznaczone do przerywania prądu roboczego, a wyłącznie do sterowania obwodami pomocniczymi.
