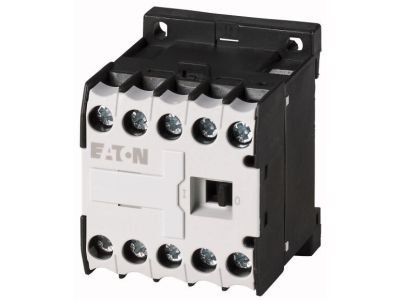

Stycznik pomocniczy miniaturowy, 4Z0R, sterowanie 24VDC, DILER-40-G-EA(24VDC) DILER | 189974 Eaton

Alternatywny kod produktu: DILER-40-G-EA(24VDC)

Opis i Kluczowe Cechy

Stycznik pomocniczy miniaturowy DILER-40-G-EA (nr kat. 189974) przeznaczony jest do zastosowań w układach sterowania jako przekaźnik stycznikowy. Wyposażony w 4 styki normalnie otwarte (4NO), zapewnia niezawodne przełączanie przy prądzie znamionowym 10 A (Ith = Ie dla 1 bieguna w temp. 50°C). Cewka sterowana napięciem 24 V DC o mocy 2,6 W, z wbudowanym układem dioda-rezystor chroniącym przed przepięciami indukcyjnymi. Zaciski śrubowe ułatwiają montaż. Stopień ochrony IP20 umożliwia bezpieczną pracę w rozdzielnicach.

• 4 styki normalnie otwarte (4NO): umożliwiają realizację rozbudowanych układów sterowania, sygnalizacji i blokad przy minimalnej liczbie elementów.
• Prąd znamionowy 10 A (Ith/Ie): gwarantuje bezpieczną pracę w obwodach obciążenia do 10 A bez ryzyka przegrzania styków.
• Sterowanie 24 V DC, pobór mocy 2,6 W: niskie napięcie sterujące zwiększa bezpieczeństwo użytkownika, a mała moc cewki ogranicza straty energii.
• Wbudowany układ dioda-rezystor: skutecznie tłumi przepięcia indukcyjne powstające przy wyłączaniu cewki, chroniąc elementy sterujące (PLC, przekaźniki).
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów, ułatwiając instalację w szafach sterowniczych.

Zgodność z Normami

Stycznik pomocniczy DILER-40-G-EA spełnia wymagania norm IEC/EN 60947 oraz EN 60947-5-1, a także posiada certyfikację VDE 0660, UL i CSA. Oznaczenia zacisków cewki wykonane są zgodnie z EN 50005, a numeracja styków zgodnie z EN 50011. Produkt posiada znak CE.

Zastosowanie

Stycznik pomocniczy przeznaczony jest do pracy w obwodach sterowania prądem przemiennym i stałym – zarówno w automatyce budynkowej, jak i przemysłowej. Dzięki czterem stykom NO może być stosowany między innymi do:

• Sterowania stycznikami głównymi w układach rozruchu silników i sterowania oświetleniem.
• Przekazywania impulsów do przekaźników pośredniczących, styczników pomocniczych lub wejść PLC.
• Sygnalizacji stanu pracy urządzeń (np. załączania wentylacji, pomp, napędów).
• Budowy układów blokad wzajemnych i sekwencyjnych w szafach sterowniczych.

Wskazówki Montażowe

Montaż stycznika pomocniczego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy odłączonym napięciu zasilania. Urządzenie mocuje się na szynie TH35 (DIN). Przewody przyłącza się do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy stycznik posiada podświetlenie? Stycznik DILER-40-G-EA nie jest wyposażony w wbudowane podświetlenie. W przypadku potrzeby sygnalizacji stanu można zastosować zewnętrzne moduły sygnalizacyjne lub oprawki LED montowane na szynie.
• Jaki stopień ochrony ma to urządzenie? Produkt posiada stopień ochrony IP20, co oznacza ochronę przed dostępem palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm. Jest przystosowany do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic i szaf sterowniczych.
• Czy styki są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Stycznik wyposażony jest w 4 styki normalnie otwarte (NO) – czyli w stanie spoczynku (cewka niezasilona) styki są rozwarte. Po podaniu napięcia na cewkę styki zwierają się, umożliwiając przepływ prądu w obwodzie.
