Stycznik pomocniczy miniaturowy, 4Z0R,sterowanie 230VAC, DILER-40-EA(230V50HZ,240V60HZ) | 189973 Eaton

Opis i Kluczowe Cechy

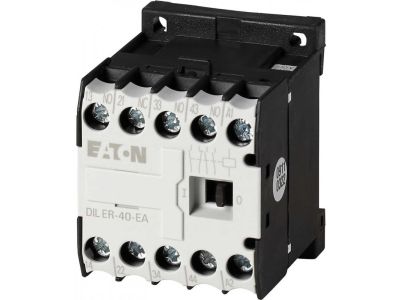

Stycznik pomocniczy miniaturowy EATON o numerze katalogowym 189973 (model DILER-40-EA) to wysokiej klasy komponent automatyki przemysłowej, zaprojektowany z myślą o niezawodnym sterowaniu obwodami pomocniczymi i sygnalizacyjnymi. Urządzenie charakteryzuje się kompaktową budową, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych przy zachowaniu pełnej funkcjonalności i trwałości mechanicznej. Wyposażony w cztery styki zwierne (4 N/O), stycznik ten oferuje konfigurację 40E według normy EN 50011, co ułatwia identyfikację i projektowanie układów logicznych.

Kluczowym atutem urządzenia są styki z wymuszonym prowadzeniem (interlocked opposing contacts), które gwarantują bezpieczeństwo pracy poprzez uniemożliwienie jednoczesnego zamknięcia styków zwiernych i rozwiernych w przypadku awarii lub zespawania styków. Cewka sterująca przystosowana jest do pracy z napięciem przemiennym 230V 50Hz lub 240V 60Hz, co czyni go uniwersalnym rozwiązaniem w europejskich i amerykańskich standardach zasilania. Prąd termiczny umowny (Ith) wynosi 10 A przy temperaturze otoczenia do 50°C, co świadczy o wysokiej odporności termicznej komponentu.

• Konfiguracja styków: 4 styki zwierne (4 N/O) zapewniające szerokie możliwości sterowania.
• Technika przyłączeniowa: Solidne zaciski śrubowe umożliwiające pewny montaż przewodów.
• Wydajność prądowa: Znamionowy prąd pracy Ie dla kategorii AC-15 wynosi 6 A przy 230V oraz 3 A przy 400V.
• Stopień ochrony: IP20, zapewniający ochronę przed dostępem do części niebezpiecznych palcem.
• Kompaktowe wymiary: Seria DILER to jedne z najmniejszych styczników na rynku, idealne do gęstej zabudowy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Stycznik spełnia wymagania normy IEC/EN 60947 oraz EN 60947-5-1, dotyczących aparatury rozdzielczej i sterowniczej niskiego napięcia. Oznaczenia zacisków cewki są zgodne z normą EN 50005, a numeracja styków odpowiada wytycznym EN 50011. Urządzenie posiada certyfikaty VDE, UL oraz CSA, co dopuszcza je do użytku na rynkach globalnych, w tym w USA i Kanadzie.

Zastosowanie

Stycznik pomocniczy DILER-40-EA znajduje szerokie zastosowanie w systemach sterowania maszyn i procesów technologicznych. Jest idealnym rozwiązaniem do powielania sygnałów, separacji galwanicznej obwodów sterowniczych od wykonawczych oraz do budowy układów logicznych w automatyce przekaźnikowej. Dzięki wysokiej trwałości łączeniowej w kategorii AC-15, doskonale sprawdza się przy sterowaniu cewkami większych styczników, elektrozaworami, sygnalizatorami świetlnymi oraz dźwiękowymi. Może być stosowany jako element rozszerzający dla innych urządzeń z serii DILE.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TS35) lub za pomocą wkrętów do płyty montażowej. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaciski są wyraźnie oznakowane, co minimalizuje ryzyko błędnego podłączenia. Zaleca się zachowanie odpowiednich odstępów wentylacyjnych w przypadku montażu wielu urządzeń obok siebie w warunkach wysokiej temperatury otoczenia (powyżej 40°C). Stopień ochrony IP20 wymaga montażu w obudowie lub szafie sterowniczej chroniącej przed zanieczyszczeniami i wilgocią.

FAQ

• Czy stycznik posiada styki pomocnicze rozwierne (NC)? Nie, model DILER-40-EA posiada wyłącznie 4 styki zwierne (4 NO). Jeśli wymagane są styki NC, należy wybrać inny wariant z serii DILER lub zastosować moduł styków pomocniczych.
• Jakie jest napięcie sterujące cewki? Cewka jest przystosowana do napięcia przemiennego (AC) 230V przy częstotliwości 50Hz lub 240V przy 60Hz.
• Czy urządzenie posiada styki o wymuszonym prowadzeniu? Tak, konstrukcja stycznika zapewnia mechaniczną blokadę styków przeciwstawnych, co jest kluczowe w układach bezpieczeństwa.
• Jaki jest maksymalny prąd, który mogą przewodzić styki? Prąd termiczny umowny Ith wynosi 10 A, natomiast prąd łączeniowy w kategorii AC-15 przy 230V wynosi 6 A.
