Stycznik pomocniczy AC-15 I=3A 4Z0R, DILER-40-G(24VDC) DILER | 010223 Eaton

Alternatywny kod produktu: DILER-40-G(24VDC)

Opis i Kluczowe Cechy

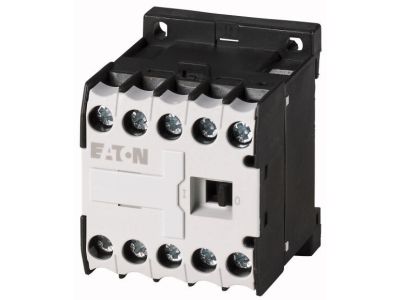

Stycznik pomocniczy DILER-40-G (nr kat. 010223) z czterema stykami normalnie otwartymi (4Z0R) przeznaczony do pracy w kategorii AC-15 przy prądzie 3A. Napięcie cewki 24V DC oraz napięcie izolacji Ui=690V zapewniają bezpieczną współpracę w obwodach sterowania. Kompaktowa obudowa IP20 umożliwia montaż w rozdzielnicach na szynie TH35.

• 4 styki zwierne (4Z0R): Możliwość rozszerzenia do 8 styków za pomocą dedykowanych modułów łączników pomocniczych – elastyczność konfiguracji układu sterowania.
• Wymuszona separacja styków: Gwarantowana rozdzielność mechaniczna styków zwiernych i rozwiernych, krytyczna dla aplikacji bezpieczeństwa.
• Trwałość mechaniczna 20 mln cykli: Długa żywotność bez konieczności częstej wymiany, zmniejszająca koszty eksploatacji.
• Wbudowany układ ochronny: Tłumi przepięcia łączeniowe, chroniąc cewkę i układy sterowania przed uszkodzeniem.
• Zintegrowane połączenie ochronne (PE): Ułatwia podłączenie przewodu ochronnego zgodnie z wymogami bezpieczeństwa.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC/EN 60947. Zapewnia ochronę przed dotykiem bezpośrednim zgodnie z VDE 0106 część 100, a stopień ochrony IP20 gwarantuje bezpieczną eksploatację w suchych pomieszczeniach. Produkt posiada certyfikat CE.

Zastosowanie

Stycznik pomocniczy DILER-40-G znajduje zastosowanie wszędzie tam, gdzie wymagane jest multiplikowanie styków w układach sterowania lub sygnalizacji. Sprawdza się w instalacjach przemysłowych i automatyce budynkowej.

• Rozbudowa styczników głównych o dodatkowe styki zwierne – sterowanie wieloma odbiornikami z jednego sygnału.
• Przekazywanie impulsów do przekaźników, styczników pomocniczych oraz wejść PLC – niezawodne przetwarzanie sygnałów.
• Sygnalizacja stanu pracy (np. LED) w szafach sterowniczych – osobny obwód sygnalizacyjny bez ingerencji w obwód główny.
• Automatyka budynkowa (sterowanie oświetleniem, wentylacją, roletami) – zwiększenie liczby styków w kompaktowej obudowie.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od obwodu sterowania i zasilania. Produkt montuje się na szynie TH35 (DIN) poprzez zatrzask; możliwe jest również mocowanie śrubami. Przekrój przewodów należy dobrać do prądu obciążenia (max 2,5 mm² dla połączeń śrubowych). Moment dokręcania zacisków – zgodnie z dokumentacją producenta (standardowo 0,5–0,6 Nm). Zaleca się stosowanie końcówek tulejkowych.

FAQ

• Czy stycznik posiada wbudowany układ przeciwprzepięciowy? Tak, urządzenie wyposażono we wbudowany układ ochronny tłumiący przepięcia łączeniowe (np. warystor), co zwiększa trwałość cewki i kompatybilność z elektroniką sterującą.
• Jaki jest stopień ochrony (IP) obudowy? Stopień ochrony wynosi IP20 – stycznik przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic lub szaf sterowniczych.
• W jakiej kategorii pracy mogą pracować styki główne? Styki przeznaczone są do kategorii AC-15 przy prądzie 3A (sterowanie obciążeniami elektromagnetycznymi, np. cewkami styczników). Nie służą do łączenia silników ani obwodów głównych.
