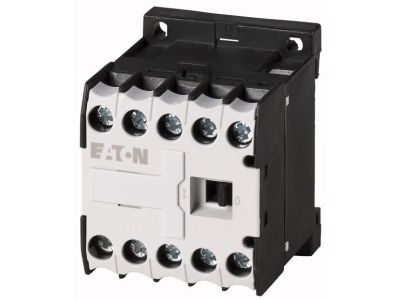

Stycznik pomocniczy AC-15 I=3A 4Z0R, DILER-40-G(110VDC) DILER | 010287 Eaton

Alternatywny kod produktu: DILER-40-G(110VDC)

Opis i Kluczowe Cechy

Stycznik pomocniczy DILER-40-G (numer katalogowy 010287) produkcji DILER to kompaktowy element do obwodów sterowania AC-15, wyposażony w 4 styki zwierne z wymuszonym przewodzeniem oraz cewkę 110VDC. Napięcie izolacji Ui=690V i prąd łączny 3A w kategorii AC-15 zapewniają bezpieczną pracę w układach automatyki i rozdzielnicach. Urządzenie charakteryzuje się możliwością rozszerzenia do 8 styków za pomocą modułów łączników pomocniczych, co zwiększa elastyczność instalacji.

• 4 styki zwierne (4Z0R) z wymuszonym przewodzeniem: gwarantują bezpieczne rozłączanie obwodów sterowania – w przypadku zgrzania jednego styku pozostałe nie mogą pozostać zwarte, co chroni przed niekontrolowanym załączeniem odbiorników.
• Kategoria AC-15, prąd łączny 3A: przystosowany do łączenia cewek elektromagnetycznych styczników i przekaźników w obwodach prądu przemiennego bez ryzyka przegrzania styków.
• Napięcie izolacji Ui=690V: wysoki margines bezpieczeństwa izolacji, umożliwiający stosowanie w instalacjach o podwyższonym napięciu roboczym.
• Trwałość mechaniczna 20 mln cykli łączeń: długa żywotność bez konieczności częstej wymiany, co obniża koszty eksploatacji.
• Wbudowany układ ochronny (cewka DC) i zintegrowane połączenie ochronne: zabezpieczenie przed przepięciami łączeniowymi oraz łatwe uziemienie obudowy, zwiększające bezpieczeństwo personelu.
• Stopień ochrony IP20 oraz zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz.100: bezpieczna obsługa i montaż w rozdzielnicach bez ryzyka przypadkowego kontaktu z częściami pod napięciem.

Zgodność z Normami

Stycznik DILER-40-G jest zgodny z normami IEC/EN60947 (ogólne wymagania dla aparatury łączeniowej i sterowniczej) oraz VDE 0106 część 100 (ochrona przed dotknięciem bezpośrednim). Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Producent deklaruje, że urządzenie spełnia standardy bezpieczeństwa dla zastosowań przemysłowych i budynkowych.

Zastosowanie

Stycznik pomocniczy DILER-40-G znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne przełączanie obwodów sterowania małej mocy, szczególnie w układach wymagających wymuszonego przewodzenia styków.

• Sterowanie cewkami styczników głównych i przekaźników pośredniczących w szafach sterowniczych.
• Podawanie impulsów sterujących do wejść przekaźników programowalnych (PLC) lub sterowników logicznych.
• Sygnalizacja stanu pracy maszyn i urządzeń (np. załączenie, błąd) za pomocą obwodów pomocniczych.
• Automatyka budynkowa – rozszerzanie układów załączania oświetlenia, wentylacji czy bram.

Wskazówki Montażowe

Montaż stycznika pomocniczego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV lub wyższe). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj czas wymagany do rozładowania kondensatorów w obwodzie cewki (jeśli występują). Mocowanie realizowane jest za pomocą śrub i zacisków — moment dokręcania należy stosować zgodnie z dokumentacją techniczną dostarczoną przez producenta. Przekrój przewodów przyłączeniowych dobierz do wartości prądu znamionowego w danych katalogowych (maks. 1,5 mm² przy 3A). Po montażu sprawdź poprawność działania wszystkich styków oraz ciągłość połączenia ochronnego.

FAQ

• Czy stycznik DILER-40-G ma wbudowane podświetlenie? Nie, według danych producenta stycznik nie jest wyposażony w podświetlenie. Stan zadziałania należy kontrolować za pomocą zewnętrznej sygnalizacji (np. lampki w obwodzie pomocniczym).
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotknięciem palcami oraz przed ciałami stałymi o średnicy powyżej 12 mm. Urządzenie przeznaczone jest do montażu w rozdzielnicach lub szafach sterowniczych.
• Jakie styki posiada ten stycznik i czym jest wymuszone przewodzenie? Stycznik wyposażono w 4 styki zwierne (NO) – oznaczenie 4Z0R. Styki charakteryzują się mechanicznym wymuszonym przewodzeniem: jeśli jeden zestyk ulegnie zgrzaniu, pozostałe nie mogą pozostać zwarte, co zabezpiecza przed niekontrolowanym załączeniem – szczególnie ważne w obwodach bezpieczeństwa.
