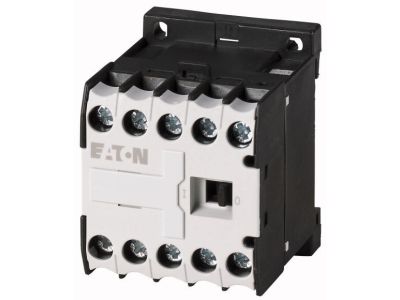

Stycznik pomocniczy AC-15 I=3A 4Z0R, DILER-40(24V50/60HZ) DILER | 021924 Eaton

Alternatywny kod produktu: DILER-40(24V50/60HZ)

Opis i Kluczowe Cechy

Stycznik pomocniczy DILER-40 (symbol 021924) to kompaktowe urządzenie przeznaczone do pracy w układach sterowania i sygnalizacji. Wyposażony w cztery zestyki zwierne (4Z, 0R) z wymuszonym przewodzeniem, zapewnia bezpieczne odwzorowanie stanu łączenia w aplikacjach wymagających detekcji położenia styków. Prąd znamionowy 3 A w kategorii AC-15 pozwala na niezawodne sterowanie cewkami styczników, przekaźników i modułów PLC. Napięcie izolacji Ui 690V gwarantuje wysoki poziom bezpieczeństwa w sieciach przemysłowych, a stopień ochrony IP20 chroni przed przypadkowym dotknięciem części czynnych. Dzięki możliwości rozbudowy do 8 styków za pomocą dedykowanych modułów pomocniczych, stycznik oferuje elastyczność konfiguracji w rozwijających się instalacjach.

• Prąd znamionowy AC-15 3 A: Optymalny do obciążeń indukcyjnych (cewki styczników, przekaźników) bez ryzyka przegrzania styków, przy napięciu sterowania 24 V AC 50/60 Hz.
• 4 zestyki zwierne z wymuszonym przewodzeniem: Niezawodne odwzorowanie stanu łączenia – styki otwarte i zamknięte są fizycznie sprzężone, co zwiększa bezpieczeństwo w systemach redundancji i diagnostyki.
• Napięcie izolacji Ui 690 V: Wysoka wytrzymałość dielektryczna umożliwia bezpieczną pracę w sieciach o podwyższonym napięciu roboczym, zgodnie z wymaganiami instalacji przemysłowych.
• Możliwość rozszerzenia do 8 styków: Dzięki modułom łączników pomocniczych (akcesoria) stycznik dostosowuje się do rosnącej liczby sygnałów sterujących w szafie rozdzielczej.
• Trwałość mechaniczna 10 mln cykli łączenia: Długa żywotność bezobsługowa, minimalizująca koszty eksploatacji i przestoje w produkcji.

Zgodność z Normami

Stycznik pomocniczy DILER-40 jest zaprojektowany zgodnie z wymaganiami norm IEC/EN 60947 oraz posiada zabezpieczenie przed dotknięciem zgodne z VDE 0106 część 100. Stopień ochrony IP20 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Produkt posiada certyfikację CE i jest przeznaczony do montażu w instalacjach niskiego napięcia.

Zastosowanie

Stycznik pomocniczy DILER-40 sprawdza się w każdym układzie wymagającym niezawodnego przekazywania sygnałów sterujących i sygnalizacji stanu. Dzięki zestykom z wymuszonym przewodzeniem jest szczególnie polecany w aplikacjach, gdzie konieczna jest kontrola położenia styków (np. w obwodach bezpieczeństwa).

• Rozbudowa zestyków styczników głównych w szafach sterowniczych – do 8 dodatkowych styków zwiernych.
• Przekazywanie impulsów sterujących do styczników, przekaźników oraz modułów wejściowych PLC w obwodach 24 V AC.
• Sygnalizacja stanu pracy urządzeń (np. załączenie silnika, obecność napięcia) w panelach operatorskich.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją i innymi odbiornikami w systemach BMS.

Wskazówki Montażowe

Montaż stycznika pomocniczego DILER-40 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Urządzenie mocuje się na szynie montażowej TH35 (DIN) lub za pomocą śrub i zacisków (zgodnie z instrukcją producenta). Momenty dokręcania śrub zacisków oraz przekrój przyłączanych przewodów należy dostosować do wartości podanych w dokumentacji technicznej – przekrój dobiera się do prądu 3 A AC-15, zachowując odpowiedni zapas. Połączenia wykonane muszą być szczelne i wolne od naprężeń mechanicznych.

FAQ

• Jakie jest napięcie cewki stycznika DILER-40? Napięcie cewki wynosi 24 V AC (50/60 Hz). Stycznik jest przystosowany do współpracy z typowymi układami sterowania niskiego napięcia.
• Jaki stopień ochrony ma stycznik pomocniczy? Stopień ochrony to IP20 – urządzenie jest chronione przed dotknięciem palcem, ale nie jest pyło- ani wodoszczelne. Przeznaczone do montażu w suchych pomieszczeniach rozdzielnic.
• Czy styki posiadają wymuszone przewodzenie? Tak, wszystkie cztery zestyki zwierne (4Z) mają wymuszone przewodzenie. Oznacza to, że stan otwarcia i zamknięcia jest mechanicznie sprzężony – gwarantuje to bezpieczne odwzorowanie położenia styków w obwodach diagnostycznych i bezpieczeństwa.
