Stycznik pomocniczy AC-15 I=3A 4Z 0R DILER-40(110VAC) DILER | 051756 Eaton

Alternatywny kod produktu: DILER-40(110V50HZ,120V60HZ)

Opis i Kluczowe Cechy

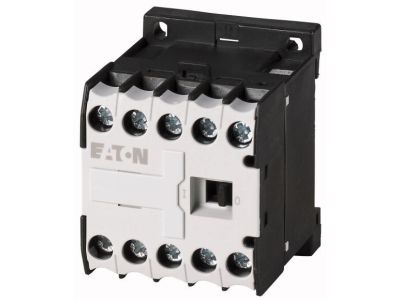

Stycznik pomocniczy Eaton DILER-40 (nr kat. 051756) to kompaktowe urządzenie przeznaczone do rozszerzania liczby styków pomocniczych w układach sterowania. Wyposażony w 4 styki normalnie otwarte (4NO) o znamionowym prądzie roboczym AC-15 wynoszącym 3 A przy napięciu 380–415 V oraz 6 A przy 220–240 V. Konwencjonalny prąd cieplny w powietrzu swobodnym Ith = 10 A zapewnia rezerwę obciążalności. Napięcie sterowania cewki to 110 V 50 Hz / 120 V 60 Hz. Szerokość modułu (dane nie podane – pominięto). Montaż na szynie TH35. Stopień ochrony IP20.

• 4 styki normalnie otwarte (4NO): Umożliwiają rozszerzenie układu sterowania o cztery niezależne obwody sygnalizacyjne lub pomocnicze bez konieczności stosowania dodatkowych przekaźników.
• Prąd AC-15 3 A przy 400 V: Gwarantuje bezpieczne przełączanie obciążeń indukcyjnych, takich jak cewki styczników czy zaworów, w typowych instalacjach przemysłowych.
• Konwencjonalny prąd cieplny Ith = 10 A: Zapewnia wysoką trwałość łączeniową i odporność na przeciążenia w warunkach swobodnego przepływu powietrza.
• Napięcie sterowania 110 V AC 50 Hz / 120 V 60 Hz: Kompatybilne z popularnymi napięciami sterowniczymi w Europie i Ameryce Północnej – łatwe w integracji z istniejącymi systemami.
• Stopień ochrony IP20: Chroni przed dotykiem przypadkowym i ciałami stałymi >12,5 mm – bezpieczna praca w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Stycznik pomocniczy DILER-40 spełnia wymagania norm IEC/EN 60947, EN 60947-5-1, VDE 0660 oraz posiada certyfikaty UL i CSA. Oznaczenia zacisków cewki są zgodne z EN 50005, a numery styków – z EN 50011. Produkt posiada oznaczenie CE.

Zastosowanie

Stycznik pomocniczy DILER-40 znajduje zastosowanie wszędzie tam, gdzie wymagane jest rozszerzenie liczby styków pomocniczych w układach sterowania. Idealnie współpracuje z serią styczników DILE.

• Rozszerzanie zestyków pomocniczych w stycznikach głównych – do sygnalizacji pracy, blokad i przełączeń.
• Sterowanie impulsowe małych odbiorników, takich jak lampki sygnalizacyjne, przekaźniki lub cewki zaworów.
• Budowa układów sekwencyjnych i logicznych w automatyce budynkowej oraz przemysłowej.
• Zastosowanie w szafach sterowniczych jako element pomocniczy dla układów PLC.

Wskazówki Montażowe

Montaż stycznika pomocniczego DILER-40 musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia i temperatury otoczenia. Zapewnić swobodny przepływ powietrza wokół urządzenia – konwencjonalny prąd cieplny Ith = 10 A dotyczy powietrza swobodnego.

FAQ

• Czy stycznik ma podświetlenie LED? Nie, w standardowym wykonaniu DILER-40 nie jest wyposażony w podświetlenie. W razie potrzeby sygnalizacji stanu należy zastosować zewnętrzne lampki.
• Jaki jest stopień ochrony stycznika? Stopień ochrony wynosi IP20 – urządzenie jest zabezpieczone przed dotykiem przypadkowym i wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć ani kurz – przeznaczony do montażu w suchych pomieszczeniach.
• W jakim trybie pracy działają styki? Styki są przystosowane do pracy w kategorii AC-15 (sterowanie obciążeniami indukcyjnymi, np. cewkami styczników). Znamionowy prąd roboczy AC-15 wynosi 3 A przy 380–415 V oraz 6 A przy 220–240 V.
