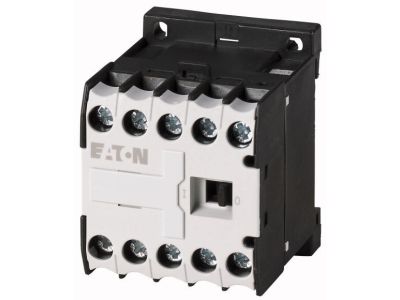

Stycznik pomocniczy AC-15 I=3A 3Z1R, DILER-31-G(24VDC) DILER | 010157 Eaton

Alternatywny kod produktu: DILER-31-G(24VDC)

Opis i Kluczowe Cechy

Stycznik pomocniczy DILER-31-G(24VDC) (symbol 010157) to kompaktowe urządzenie łączeniowe wyposażone w 3 styki zwierne i 1 styk rozwierny (3Z1R). Przystosowany do pracy w kategorii AC-15 z prądem 3 A, zapewnia niezawodne przełączanie obwodów sterowania w instalacjach przemysłowych i budynkowych. Dzięki napięciu izolacji Ui = 690 V może być stosowany w sieciach o podwyższonym napięciu, a stopień ochrony IP20 gwarantuje bezpieczeństwo podczas pracy w rozdzielnicy. Szeroki zakres akcesoriów, w tym moduły łączników pomocniczych, pozwala na rozbudowę zestyków nawet do 8 styków.

• Zestyki 3Z1R (3NO+1NC) z wymuszonym przewodzeniem: Zapewniają bezpieczne i jednoznaczne przełączanie – w przypadku uszkodzenia styki nie mogą pozostawać jednocześnie zwarte, co zwiększa niezawodność w układach bezpieczeństwa.
• Prąd AC-15 3 A / napięcie izolacji Ui 690 V: Umożliwia sterowanie cewkami styczników, przekaźników oraz innych odbiorników indukcyjnych o umiarkowanym poborze mocy, bez ryzyka przegrzania zestyków.
• Trwałość mechaniczna 20 mln cykli łączeniowych: Gwarantuje długą żywotność bez konieczności częstej wymiany, co obniża koszty eksploatacji w aplikacjach o dużym natężeniu pracy.
• Możliwość rozbudowy do 8 styków za pomocą modułów pomocniczych: Zapewnia elastyczność konfiguracji – w razie zmiany potrzeb wystarczy dołączyć dodatkowy moduł, bez konieczności wymiany całego stycznika.
• Wbudowany układ ochronny oraz zintegrowane połączenie ochronne: Chronią cewkę przed przepięciami i ułatwiają podłączenie przewodu ochronnego, podnosząc bezpieczeństwo instalacji.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z normą IEC/EN 60947, co potwierdza jego przydatność do zastosowań w przemysłowych obwodach sterowania. Dodatkowo spełnia wymagania VDE 0106 część 100 w zakresie zabezpieczenia przed dotykiem bezpośrednim (IP20). Urządzenie posiada certyfikację CE, zapewniającą zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Stycznik pomocniczy DILER-31-G znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne przełączanie sygnałów sterujących w układach automatyki.

• Sterowanie cewkami styczników głównych i przekaźników w szafach sterowniczych.
• Przekazywanie impulsów do modułów PLC lub systemów DCS w celu sygnalizacji stanów pracy.
• Rozbudowa zestyków w istniejących układach – np. dodawanie dodatkowych wejść/wyjść w maszynach i liniach produkcyjnych.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją czy roletami w układach o podwyższonych wymaganiach niezawodności.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie można mocować na szynie DIN TH35 za pomocą specjalnych zacisków (zgodnie z instrukcją producenta). Przekrój przyłączanych przewodów należy dobrać do prądu obciążenia (zalecany przekrój 0,5–2,5 mm²). Momenty dokręcania śrub zacisków oraz sposób podłączenia połączenia ochronnego (PE) należy stosować według dokumentacji technicznej produktu.

FAQ

• Czy stycznik posiada podświetlenie / diodę LED sygnalizującą załączenie? Nie – model DILER-31-G nie jest wyposażony w podświetlenie. Stan pracy można sprawdzić za pomocą dodatkowego wskaźnika lub poprzez obserwację styków pomocniczych.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotknięciem palcem oraz przed ciałami stałymi o średnicy ≥12,5 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic i szaf sterowniczych.
• W jakim trybie pracy pracują styki? Styki są przystosowane do kategorii AC-15 (obwody sterowania z cewkami elektromagnetycznymi) o prądzie znamionowym 3 A (przy 230 V AC). Dla prądu stałego (DC) obowiązują niższe wartości – szczegółowe dane znajdują się w karcie katalogowej producenta.
