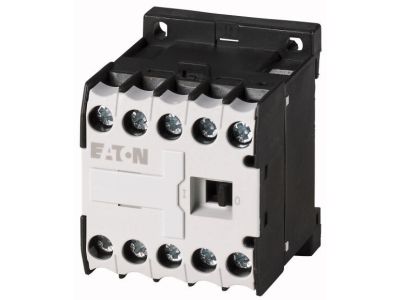

Stycznik pomocniczy AC-15 I=3A 3Z1R, DILER-31(24V50/60HZ) DILER | 021594 Eaton

Alternatywny kod produktu: DILER-31(24V50/60HZ)

Opis i Kluczowe Cechy

Stycznik pomocniczy DILER-31 (symbol 021594) to kompaktowe urządzenie przeznaczone do rozbudowy układów sterowania w rozdzielnicach i szafach elektrycznych. Wyposażony w trzy styki zwierne (NO) i jeden styk rozwierny (NC), zapewnia elastyczność konfiguracji przy prądzie łączeniowym AC-15 3A i napięciu izolacji 690 V. Możliwość rozszerzenia do 8 styków oraz trwałość mechaniczna 10 milionów cykli gwarantują długą i niezawodną pracę w wymagających aplikacjach.

• Konfiguracja styków 3Z1R (3NO+1NC): Umożliwia jednoczesne sterowanie trzema obwodami zwiernymi i jednym rozwiernym, co oszczędza miejsce w rozdzielnicy i upraszcza okablowanie.
• Prąd łączeniowy AC-15 3A: Bezpieczna praca w obwodach sterowniczych (np. cewki styczników, przekaźników) bez ryzyka przegrzania styków.
• Napięcie izolacji Ui 690V: Wysoki margines bezpieczeństwa w instalacjach o podwyższonym napięciu roboczym.
• Zestyki z wymuszonym przewodzeniem: Zapewniają mechaniczne sprzężenie styków – w przypadku awarii wszystkie styki przyjmują stan bezpieczny, co zwiększa niezawodność układów zabezpieczeń.
• Trwałość mechaniczna 10 mln cykli: Długa żywotność bez konieczności częstej wymiany, obniżająca koszty eksploatacji.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC/EN 60947 (aparatura łączeniowa niskiego napięcia) oraz posiada zabezpieczenie przed dotknięciem zgodnie z VDE 0106 część 100. Posiada certyfikat CE.

Zastosowanie

Stycznik pomocniczy DILER-31 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne sygnalizowanie stanu pracy lub rozszerzenie zestyków w układach sterowania maszyn i instalacji budynkowych.

• Rozbudowa zestyków styczników głównych (np. sygnalizacja załączenia, blokady krzyżowe).
• Sterowanie cewkami przekaźników, styczników lub wejściami PLC w szafach sterowniczych.
• Sygnalizacja stanu pracy urządzeń (załącz/wyłącz) w panelach operatorskich i tablicach synoptycznych.
• Automatyka budynkowa – sterowanie oświetleniem, żaluzjami, siłownikami w systemach KNX, DALI lub rozproszonych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby z uprawnieniami SEP i odpowiednimi kwalifikacjami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej za pomocą śrub (otwory montażowe przewidziane w obudowie). Przekrój przyłączanych przewodów należy dobrać zgodnie z obciążalnością prądową i obowiązującymi normami. Momenty dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta. Zachowaj odstępy izolacyjne i zapewnij swobodny dostęp do zacisków podczas serwisu.

FAQ

• Jaki jest tryb pracy styków – chwilowy czy podtrzymanie? Stycznik pomocniczy DILER-31 działa w trybie podtrzymania – styki zmieniają stan po podaniu napięcia na cewkę i pozostają w tym stanie do momentu jego zaniku. Nie jest to przycisk chwilowy.
• Czy stycznik posiada podświetlenie LED? Nie, urządzenie nie jest wyposażone w podświetlenie. Do sygnalizacji stanu zaleca się zastosowanie zewnętrznych lampek sygnalizacyjnych podłączonych do styków pomocniczych.
• Jaki stopień ochrony zapewnia obudowa? Stopień ochrony IP20 – urządzenie jest chronione przed dotknięciem palcem, ale nie jest odporne na wilgoć ani kurz. Przeznaczone do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic i szaf sterowniczych.
