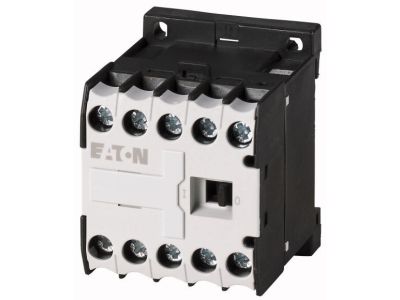

Stycznik pomocniczy AC-15 I=3A 3Z1R, DILER-31(230V50HZ,240V60HZ) DILER | 051768 Eaton

Alternatywny kod produktu: DILER-31(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik pomocniczy DILER-31 (symbol 051768) to kompaktowe urządzenie łączeniowe kategorii AC-15 o prądzie znamionowym 3A, wyposażone w 3 zestawy zwierne i 1 rozwierny (3Z1R). Dzięki napięciu izolacji Ui 690V i stopniowi ochrony IP20 zapewnia bezpieczną i niezawodną pracę w rozdzielnicach. Zestyki z wymuszonym przewodzeniem gwarantują pewne zwieranie nawet w przypadku uszkodzenia mechanicznego. Możliwość rozszerzenia do 8 styków za pomocą dedykowanych modułów pomocniczych (akcesoria) zwiększa elastyczność konfiguracji.

• Kategoria AC-15, I=3A: Przeznaczony do sterowania obwodami elektromagnetycznymi – bezpieczne łączenie cewek styczników i przekaźników bez ryzyka przeciążenia styków.
• 3Z1R (3 zwierne + 1 rozwierny): Umożliwia realizację złożonych układów sterowania, sygnalizacji i blokad – elastyczność w aplikacjach automatyki.
• Zestyki z wymuszonym przewodzeniem: Zwiększają bezpieczeństwo funkcjonalne – niezawodne zwieranie nawet przy uszkodzeniu mechanicznym styków.
• Napięcie izolacji Ui 690V: Wysoka odporność izolacji pozwala na stosowanie w instalacjach o napięciu roboczym do 690V – uniwersalność zastosowań.
• Możliwość rozszerzenia do 8 styków: Dzięki modułom łączników pomocniczych (akcesoria) łatwa rozbudowa układu – skalowalność systemu sterowania.
• Trwałość mechaniczna 10 mln cykli: Długa żywotność bezawaryjnej pracy – niskie koszty eksploatacji i wymian.

Zgodność z Normami

Stycznik DILER-31 spełnia wymagania normy IEC/EN 60947 (aparatura łączeniowa niskiego napięcia). Posiada zabezpieczenie przed dotknięciem zgodne z VDE 0106 część 100. Produkt oznaczony jest znakiem CE, potwierdzającym zgodność z odpowiednimi dyrektywami europejskimi.

Zastosowanie

Stycznik pomocniczy DILER-31 znajduje zastosowanie w przemysłowych i budynkowych układach sterowania, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących.

• Sterowanie cewkami styczników głównych, przekaźników i rozruszników.
• Przekazywanie impulsów sterujących do systemów PLC lub szaf sterowniczych.
• Sygnalizacja stanu pracy urządzeń (załączony/wyłączony, awaria) za pomocą styków pomocniczych.
• Realizacja blokad krzyżowych w układach rozdzielczych i przełączników sieci.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) lub za pomocą śrub i zacisków (mocowanie na płaskiej powierzchni). Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Połączenia śrubowe należy dokręcać zgodnie z dokumentacją producenta. Zaleca się stosowanie oryginalnych akcesoriów.

FAQ

• Czy stycznik DILER-31 ma podświetlenie/LED? Stycznik nie jest wyposażony w wbudowane podświetlenie. W razie potrzeby sygnalizacji stanu można zastosować dedykowane moduły pomocnicze (akcesoria) oferowane przez producenta.
• Jaki jest stopień ochrony stycznika? Stopień ochrony obudowy wynosi IP20 – zapewnia ochronę przed dostępem do części niebezpiecznych palcami oraz przed ciałami stałymi o średnicy ≥12,5 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnicy.
• W jakim trybie pracy pracują styki pomocnicze? Styki pomocnicze stycznika DILER-31 są kategorii AC-15, co oznacza, że są przystosowane do łączenia obwodów sterowania zawierających cewki elektromagnetyczne, np. styczników, przekaźników. Maksymalny prąd łączeniowy w tej kategorii wynosi 3A.
