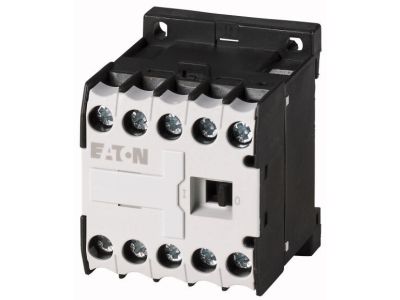

Stycznik pomocniczy AC-15 I=3A 3Z1R, DILER-31(110V50HZ,120V60HZ) DILER | 051765 Eaton

Alternatywny kod produktu: DILER-31(110V50HZ,120V60HZ)

Opis i Kluczowe Cechy

Stycznik pomocniczy DILER-31 (indeks 051765) to kompaktowe urządzenie przeznaczone do zwiększania liczby styków w układach sterowania. Wyposażony w 3 styki zwierne i 1 rozwierny (konfiguracja 3Z1R), umożliwia sterowanie obwodami AC-15 o prądzie do 3 A. Napięcie izolacji Ui wynosi 690 V, co zapewnia bezpieczną pracę w typowych instalacjach. Dzięki stykom z wymuszonym przewodzeniem oraz możliwości rozszerzenia do 8 styków, stycznik ten jest elastycznym rozwiązaniem dla instalatora.

• Prąd AC-15 3 A: Bezpieczne przełączanie obwodów sterowania, takich jak cewki styczników, przekaźników czy zaworów, bez ryzyka przeciążenia styków.
• 3 styki zwierne + 1 rozwierny (3Z1R): Uniwersalna konfiguracja umożliwia realizację zarówno załączania, jak i rozłączania w układach logicznych, zapewniając elastyczność projektowania.
• Styki z wymuszonym przewodzeniem: Zwiększone bezpieczeństwo – mechanizm wymusza rozwieranie styków rozwiernych nawet przy zgrzaniu styków zwiernych, co zapobiega niekontrolowanemu załączeniu odbiorników.
• Trwałość mechaniczna 10 mln cykli: Długa żywotność bez konieczności częstej wymiany, redukująca koszty utrzymania instalacji.
• Możliwość rozszerzenia do 8 styków: Dzięki dedykowanym modułom pomocniczym (akcesoria) można zwiększyć liczbę styków, dostosowując urządzenie do zmieniających się potrzeb.

Zgodność z Normami

Produkt spełnia wymagania normy IEC/EN 60947, dotyczącej aparatury łączeniowej i sterowniczej niskiego napięcia. Ponadto zapewniona jest ochrona przed przypadkowym dotknięciem części czynnych zgodnie z VDE 0106 część 100. Stopień ochrony obudowy IP20 chroni przed dostępem palcem i ciałami stałymi o średnicy powyżej 12,5 mm.

Zastosowanie

Stycznik pomocniczy DILER-31 znajduje zastosowanie w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest zwiększenie liczby styków pomocniczych, sygnalizacja stanu pracy lub rozbudowa układów logicznych.

• Sterowanie odbiornikami poprzez dodatkowe styki dla układów załączania/wyłączania.
• Dostarczanie impulsów sterujących do styczników głównych, przekaźników lub wejść PLC.
• Sygnalizacja stanu pracy urządzeń – np. załączanie lampki kontrolnej.
• Automatyka budynkowa: rozbudowa układów sterowania oświetleniem, HVAC, bramami itp.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się za pomocą śrub i zacisków zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego (3 A). Moment dokręcania śrub zacisków – stosować się do wartości podanych w instrukcji. Po zakończeniu montażu sprawdzić poprawność połączeń i działanie styków.

FAQ

• Czy stycznik posiada podświetlenie LED? Nie, produkt nie jest wyposażony w żadne podświetlenie. Sygnalizacja stanu wymaga zastosowania zewnętrznych lamp lub modułów.
• Jaki stopień ochrony ma urządzenie? Stopień ochrony wynosi IP20, co zapewnia ochronę przed dotknięciem palcem i ciałami stałymi o średnicy powyżej 12,5 mm. Montaż w rozdzielnicy gwarantuje dodatkową ochronę przed wilgocią i kurzem.
• Jaki jest tryb pracy styków? Styki pracują w kategorii użytkowania AC-15 (sterowanie obwodami elektromagnetycznymi). Konfiguracja: 3 styki zwierne (NO) i 1 rozwierny (NC).
