Stycznik pomocniczy AC-15 I=3A 2Z2R, DILER-22-G-EA(24VDC) DILER | 189978 Eaton

Alternatywny kod produktu: DILER-22-G-EA(24VDC)

Opis i Kluczowe Cechy

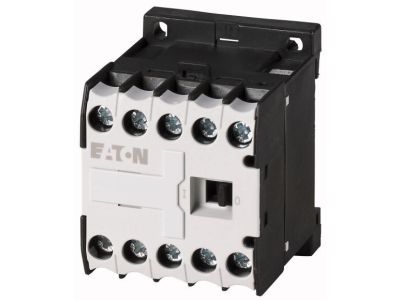

Stycznik pomocniczy DILER-22-G-EA (symbol 189978) z serii DILER Mini-contactors to kompaktowe urządzenie przeznaczone do sterowania w układach automatyki. Wyposażony w 2 styki normalnie otwarte (NO) i 2 styki normalnie zamknięte (NC), zapewnia elastyczną konfigurację sygnałów sterujących. Napięcie cewki 24 V DC i moc 2,6 W gwarantują energooszczędną i stabilną pracę. Wbudowana kombinacja dioda-rezystor tłumi przepięcia indukcyjne, co wydłuża żywotność styków i całego układu.

• Prąd roboczy AC-15 3 A (380-415 V) / 6 A (220-240 V): Umożliwia bezpieczne przełączanie obciążeń indukcyjnych, takich jak cewki styczników i przekaźników, w typowych instalacjach przemysłowych.
• Konfiguracja styków 2NO+2NC (oznaczenie 22E): Daje możliwość jednoczesnego załączania i rozłączania dwóch niezależnych obwodów, co zwiększa funkcjonalność przy zachowaniu kompaktowej obudowy.
• Napięcie cewki 24 V DC, moc 2,6 W: Niskie napięcie sterujące zwiększa bezpieczeństwo obsługi, a niski pobór mocy minimalizuje straty ciepła w szafie sterowniczej.
• Wbudowana kombinacja dioda-rezystor: Tłumi przepięcia przy wyłączaniu cewki, chroniąc elementy półprzewodnikowe (np. PLC) i zwiększając niezawodność układu.
• Stopień ochrony IP20: Chroni przed dostępem do części pod napięciem, co pozwala na bezpieczną pracę w suchych pomieszczeniach rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Stycznik DILER-22-G-EA spełnia wymagania norm IEC/EN 60947 oraz EN 60947-5-1, a także posiada certyfikację VDE 0660, UL i CSA. Oznaczenia styków są zgodne z EN 50011, a wyprowadzenia cewki z EN 50005. Posiada znak CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Stycznik pomocniczy DILER-22-G-EA znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących małej mocy. Dzięki konfiguracji 2Z+2R umożliwia realizację funkcji AND/OR w obwodach logicznych.

• Sterowanie cewkami większych styczników głównych i przekaźników w rozdzielnicach silnikowych.
• Generowanie impulsów sterujących dla wejść PLC lub modułów sygnalizacyjnych w systemach automatyki.
• Realizacja obwodów blokad wzajemnych (przeciwzwarciowych) przy użyciu styków NC.
• Zastosowanie w szafach sterowniczych maszyn, gdzie kompaktowa budowa (mini-stycznik) oszczędza miejsce na szynie DIN.

Wskazówki Montażowe

Montaż i demontaż stycznika pomocniczego DILER-22-G-EA może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia od wszystkich biegunów. Urządzenie przeznaczone jest do mocowania na szynie nośnej TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Należy stosować moment dokręcania zacisków śrubowych zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do prądu obciążenia. Przed pierwszym załączeniem sprawdzić kierunek podłączenia cewki DC – wbudowana dioda wymaga zachowania właściwej polaryzacji.

FAQ

• Czy stycznik posiada podświetlenie lub wbudowany LED? Nie, stycznik pomocniczy DILER-22-G-EA nie jest wyposażony w podświetlenie ani diodę sygnalizacyjną. Stan załączenia można sprawdzić po dźwięku (charakterystyczne „kliknięcie) lub za pomocą zewnętrznej sygnalizacji.
• Jaki stopień ochrony ma to urządzenie? Stycznik posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem części pod napięciem palcem, ale nie przed wnikaniem wody. Przeznaczony jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic.
• W jakim trybie pracy mogą pracować styki? Styki są przystosowane do kategorii użytkowania AC-15 (sterowanie obciążeń indukcyjnych elektromagnesów). Dla napięcia 380-415 V prąd znamionowy wynosi 3 A, a dla 220-240 V – 6 A. Nie są przeznaczone do przełączania dużych prądów silnikowych kategorii AC-3.
