Stycznik pomocniczy AC-15 I=3A 2Z2R, DILER-22-G(24VDC) | 010042 Eaton

Alternatywny kod produktu: DILER-22-G(24VDC)

Opis i Kluczowe Cechy

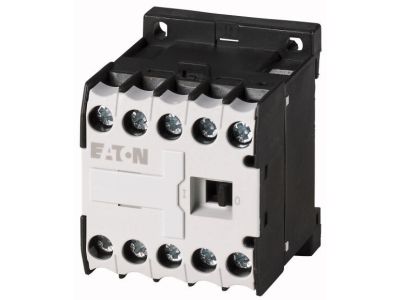

Stycznik pomocniczy DILER-22-G (24VDC) o symbolu 010042 to kompaktowe urządzenie przeznaczone do rozbudowy układów sterowania w instalacjach przemysłowych i budynkowych. Wyposażony w dwa zestyki zwierne i dwa rozwierne (2Z2R) zapewnia elastyczność konfiguracji. Prąd znamionowy 3 A w kategorii AC-15 gwarantuje bezpieczną pracę w obwodach sterowniczych bez ryzyka przegrzania styków. Napięcie cewki 24 VDC umożliwia bezpośrednie sterowanie z typowych zasilaczy lub wyjść PLC. Zwarta budowa i IP20 pozwalają na montaż w rozdzielnicach w suchych pomieszczeniach.

• 2Z2R (2NO+2NC): Dwa zwierne i dwa rozwierne styki pomocnicze – umożliwiają realizację zarówno sygnalizacji załączenia, jak i blokad w układach sterowania, bez konieczności stosowania dodatkowych przekaźników.
• Wymuszone przewodzenie styków: Mechaniczne sprzężenie zapewnia bezpieczne rozwieranie styków NC przy zajarzeniu – kluczowe w aplikacjach wymagających wysokiego poziomu bezpieczeństwa (zgodnie z VDE 0106 cz.100).
• Trwałość 20 mln cykli mechanicznych: Długa żywotność bezawaryjnej pracy – redukuje koszty eksploatacji i przestojów w systemach sterowniczych.
• Napięcie izolacji Ui 690 V: Wysoka wytrzymałość dielektryczna pozwala na stosowanie w obwodach o podwyższonym napięciu, zwiększając uniwersalność i bezpieczeństwo.
• Możliwość rozszerzenia do 8 styków: Modułowa konstrukcja (akcesoria: moduły łączników pomocniczych) umożliwia dostosowanie liczby styków do konkretnych wymagań aplikacji bez wymiany całego urządzenia.

Zgodność z Normami

Stycznik DILER-22-G został zaprojektowany zgodnie z wymaganiami normy IEC/EN 60947 oraz posiada zabezpieczenie przed dotykiem bezpośrednim spełniające VDE 0106 część 100. Oznaczenie CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik pomocniczy znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne sterowanie pomocnicze, sygnalizacja stanu lub rozszerzenie zestyków głównych styczników i przekaźników. Dzięki wymuszonemu przewodzeniu idealnie nadaje się do obwodów bezpieczeństwa.

• Rozszerzanie zestyków pomocniczych w układach styczników mocy – umożliwia odczyt stanu załączenia i blokady krzyżowe.
• Sterowanie bezpośrednie z wyjść cyfrowych sterowników PLC lub przekaźników programowalnych (cewka 24 VDC).
• Sygnalizacja pracy urządzeń w szafach sterowniczych – styki NO/NC do diod LED lub wejść układu nadzoru.
• Automatyka budynkowa – sterowanie wentylacją, oświetleniem awaryjnym, bramami w systemach BMS.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz wszystkie źródła napięcia. Urządzenie może być montowane na szynie DIN TH35 (poprzez odpowiednie zaczepy) lub bezpośrednio na płycie montażowej za pomocą śrub i zacisków. Momenty dokręcania oraz dopuszczalne przekroje przewodów należy sprawdzić w dokumentacji technicznej producenta. Zintegrowane połączenie ochronne (zacisk PE) wymaga prawidłowego uziemienia. Stopień ochrony IP20 obowiązuje po instalacji w rozdzielnicy.

FAQ

• Czy stycznik posiada podświetlenie? Nie, model DILER-22-G nie jest fabrycznie wyposażony w podświetlenie. W razie potrzeby sygnalizacji wizualnej można zastosować zewnętrzne moduły LED lub lampki sygnalizacyjne podłączone do zestyków pomocniczych.
• Jaki jest stopień ochrony? Stopień ochrony wynosi IP20. Oznacza to ochronę przed ciałami stałymi o średnicy ≥12,5 mm, ale nie przed wilgocią. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach rozdzielnic i szaf sterowniczych.
• Co oznacza wymuszone przewodzenie styków? Styki NC (rozwierne) są mechanicznie sprzężone ze stykami NO (zwiernymi) w taki sposób, że w przypadku zajarzenia (np. zgrzania) styku NO, styki NC nie mogą pozostać zwarte – zapewnia to bezpieczne rozwieranie obwodu. Jest to kluczowe w aplikacjach wymagających redundancji i bezpieczeństwa (wg VDE 0106 cz.100).
