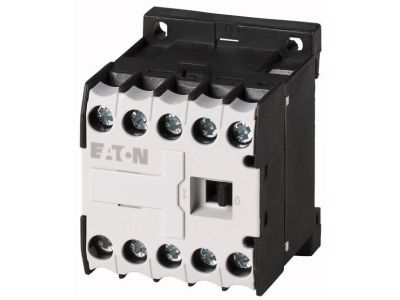

Stycznik pomocniczy AC-15 I=3A 2Z2R, DILER-22(24V50/60HZ) DILER | 021704 Eaton

Alternatywny kod produktu: DILER-22(24V50/60HZ)

Opis i Kluczowe Cechy

Stycznik pomocniczy DILER-22 (24V 50/60Hz) DILER (symbol 021704) to kompaktowe urządzenie przeznaczone do sterowania pomocniczego i sygnalizacji w rozdzielnicach przemysłowych. Wyposażony w 2 styki zwierne i 2 rozwierne (2Z2R) o prądzie znamionowym AC-15 3A, umożliwia niezawodną rozbudowę zestyków oraz współpracę z układami automatyki. Dzięki napięciu izolacji Ui 690V i stopniowi ochrony IP20 gwarantuje bezpieczną pracę w standardowych warunkach. Zestyki z wymuszonym przewodzeniem oraz zabezpieczenie przed dotknięciem zgodnie z VDE 0106 część 100 podnoszą poziom bezpieczeństwa.

• Prąd znamionowy AC-15 3A: bezpieczne sterowanie obwodami sterowniczymi o znacznej mocy, bez ryzyka przeciążenia styków.
• 2 styki zwierne i 2 rozwierne (2Z2R): elastyczna konfiguracja do realizacji różnorodnych funkcji przełączania i sygnalizacji.
• Napięcie izolacji Ui 690V: wysoka izolacja zapewnia bezpieczeństwo w sieciach o podwyższonym napięciu.
• Zestyki z wymuszonym przewodzeniem: mechaniczne rozwieranie styków nawet w przypadku ich zgrzania – zwiększa bezpieczeństwo układu.
• Zabezpieczenie przed dotknięciem (VDE 0106 cz.100): ochrona przed przypadkowym kontaktem z częściami pod napięciem.
• Możliwość rozszerzenia do 8 styków: modułowa budowa umożliwia dostosowanie liczby styków do wymagań aplikacji.
• Trwałość mechaniczna 10 mln cykli: długa żywotność i niezawodność w aplikacjach o dużej liczbie łączeń.

Zgodność z Normami

Stycznik pomocniczy DILER-22 jest zgodny z wymaganiami normy IEC/EN 60947 (aparatura łączeniowa niskonapięciowa) oraz z przepisami VDE 0106 część 100 dotyczącymi ochrony przed dotknięciem. Posiada certyfikat CE.

Zastosowanie

Stycznik pomocniczy DILER-22 sprawdza się w rozdzielnicach przemysłowych, szafach sterowniczych oraz instalacjach automatyki budynkowej, gdzie wymagana jest sygnalizacja stanu łączników głównych oraz elastyczna rozbudowa zestyków.

• Sterowanie pomocnicze styczników głównych i przekaźników.
• Impulsowanie wejść cyfrowych PLC oraz układów sterowania logicznego.
• Sygnalizacja załączenia/wyłączenia urządzeń technologicznych.
• Budowa układów blokad, sekwencji i zabezpieczeń w automatyce przemysłowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do mocowania za pomocą śrub i zacisków zgodnie z dokumentacją producenta. Należy stosować przewody o przekroju dobranym do prądu znamionowego oraz dokręcać połączenia śrubowe z momentem podanym w instrukcji. Przed uruchomieniem sprawdzić poprawność podłączenia oraz brak uszkodzeń mechanicznych.

FAQ

• Jaki jest stopień ochrony stycznika? Stopień ochrony IP20 – urządzenie zabezpiecza przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm. Przeznaczone do montażu w suchych pomieszczeniach w rozdzielnicach.
• Czy styki są z wymuszonym przewodzeniem? Tak, wszystkie zestyki wyposażono w mechanizm wymuszonego przewodzenia, co gwarantuje bezpieczne rozwarcie nawet w przypadku zgrzania styków – zwiększa to niezawodność i bezpieczeństwo układu.
• W jakiej kategorii pracy pracują styki? Styki przeznaczone są do kategorii AC-15, czyli sterowania cewkami elektromagnesów i styczników. Prąd znamionowy w tej kategorii wynosi 3 A.
