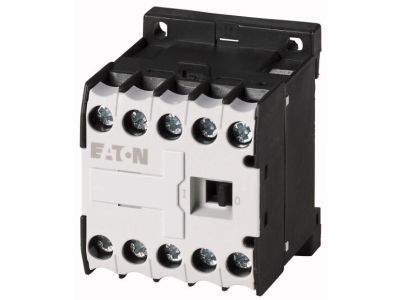

Stycznik pomocniczy AC-15 I=3A 2Z2R, DILER-22(230V50HZ,240V60HZ) DILER | 051777 Eaton

Alternatywny kod produktu: DILER-22(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik pomocniczy DILER-22 (symbol 051777) to kompaktowe urządzenie przeznaczone do sterowania w układach automatyki przemysłowej i instalacyjnej. Wyposażony w 2 zestawy styków normalnie otwartych i 2 normalnie zamknięte z wymuszonym przewodzeniem, zapewnia bezpieczne i niezawodne przełączanie obwodów pomocniczych. Znamionowy prąd łączeniowy 3A w kategorii AC-15 gwarantuje pewną pracę z obciążeniami indukcyjnymi, a napięcie izolacji Ui=690V umożliwia zastosowanie w układach o podwyższonym napięciu roboczym. Dzięki trwałości mechanicznej 10 mln cykli urządzenie sprawdza się w wymagających aplikacjach.

• 2Z2R z wymuszonym przewodzeniem: Zestaw 2 styków NO i 2 NC z wymuszonym rozwarcia – gwarancja bezpieczeństwa nawet w przypadku sklejenia styków, zgodna z wymogami układów sterowania bezpieczeństwa.
• Prąd łączeniowy 3A AC-15: Pewne przełączanie obciążeń indukcyjnych (np. cewek styczników, przekaźników) bez ryzyka uszkodzenia styków.
• Trwałość mechaniczna 10 mln cykli: Długa żywotność bez konieczności wymiany, idealna do ciągłej pracy w liniach produkcyjnych i automatyce budynkowej.
• Napięcie izolacji Ui=690V: Wysoki margines bezpieczeństwa przy pracy w obwodach 230/400V, chroni przed przepięciami i upływami prądu.
• Możliwość rozszerzenia do 8 styków: Elastyczna konfiguracja – moduły łączników pomocniczych i układy ochronne pozwalają dopasować urządzenie do potrzeb instalacji.
• Stopień ochrony IP20 i zabezpieczenie przed dotknięciem: Ochrona przed wnikaniem ciał stałych oraz bezpieczeństwo obsługi w rozdzielnicach (VDE 0106 część 100).

Zgodność z Normami

Stycznik pomocniczy DILER-22 spełnia wymagania normy IEC/EN 60947 dotyczącej łączników niskonapięciowych. Posiada zabezpieczenie przed dotknięciem zgodne z VDE 0106 część 100. Oznaczenie CE potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Stycznik pomocniczy DILER-22 znajduje zastosowanie w układach sterowania i sygnalizacji w automatyce przemysłowej oraz instalacyjnej. Dzięki swoim parametrom sprawdza się w następujących scenariuszach:

• Sterowanie stycznikami głównymi i przekaźnikami w szafach rozdzielczych i sterowniczych.
• Przekazywanie sygnałów do sterowników PLC jako element obwodów pomocniczych.
• Sygnalizacja stanu pracy urządzeń (np. załączenie pompy, wentylatora) w automatyce budynkowej.
• W układach bezpieczeństwa jako redundantny element z wymuszonym przewodzeniem styków, zapewniający rozłączenie nawet przy awarii.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN (TH35) lub bezpośrednio na płycie montażowej za pomocą śrub (zgodnie z dokumentacją producenta). Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobierać zgodnie z instrukcją – dobór przekroju uzależniony od prądu obciążenia. Przed przystąpieniem do prac upewnij się, że obwód jest pozbawiony napięcia.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, urządzenie nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu można zastosować zewnętrzne moduły sygnalizacyjne dostępne jako akcesoria (np. plombowana pokrywa do rozdzielacza instalacyjnego).
• Jaki jest stopień ochrony IP? Stopień ochrony wynosi IP20 – chroni przed wnikaniem ciał stałych o średnicy ≥12,5 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jak działają styki – tryb normalnie otwarty/zamknięty? Stycznik posiada 2 styki normalnie otwarte (NO) i 2 normalnie zamknięte (NC), wszystkie z wymuszonym przewodzeniem. Oznacza to, że w przypadku sklejenia styków następuje mechaniczne rozłączenie, co zwiększa bezpieczeństwo w układach sterowania.
