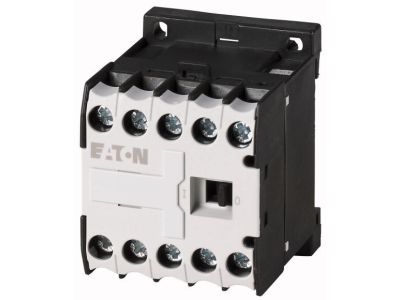

Stycznik pomocniczy AC-15 I=3A 2Z2R, DILER-22(110V50HZ,120V60HZ) DILER | 051774 Eaton

Alternatywny kod produktu: DILER-22(110V50HZ,120V60HZ)

Opis i Kluczowe Cechy

Stycznik pomocniczy DILER-22 (symbol 051774) to kompaktowe urządzenie przeznaczone do sterowania obwodami pomocniczymi w instalacjach przemysłowych i budynkowych. Wyposażony w 2 styki zwierne (NO) i 2 rozwierne (NC) o prądzie AC-15 3A, oferuje niezawodną pracę w obwodach sterowniczych. Napięcie izolacji Ui 690V zapewnia wysoką odporność na przepięcia, a wymuszone prowadzenie styków gwarantuje bezpieczeństwo funkcyjne. Dzięki możliwości rozszerzenia do 8 styków oraz zaciskom śrubowym urządzenie zapewnia elastyczność i łatwy montaż.

• Prąd łączeniowy AC-15 3A: bezpieczne sterowanie cewkami styczników, przekaźników i innymi obciążeniami indukcyjnymi bez ryzyka zwarć styków.
• 2 styki zwierne i 2 rozwierne (2Z2R): umożliwia realizację zarówno załączania, jak i rozłączania sygnałów, co jest niezbędne w układach bezpieczeństwa i automatyki.
• Napięcie izolacji Ui 690V: podwyższona wytrzymałość dielektryczna, zwiększająca bezpieczeństwo w instalacjach o wyższych napięciach.
• Wymuszone prowadzenie styków: zgodnie z VDE 0106 cz.100 – zapewnia, że styki zwierne i rozwierne są mechanicznie sprzężone, co jest kluczowe w obwodach bezpieczeństwa.
• Trwałość mechaniczna 10 mln cykli: długa żywotność bez potrzeby częstej wymiany, redukująca koszty eksploatacji.
• Możliwość rozszerzenia do 8 styków: dzięki modułowym akcesoriom (moduły łączników pomocniczych) można dostosować liczbę styków do konkretnych potrzeb.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami normy IEC/EN 60947 oraz zabezpieczeniem przed dotknięciem zgodnie z VDE 0106 część 100. Posiada certyfikat CE i stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm oraz bezpieczeństwo użytkowania w rozdzielnicach.

Zastosowanie

Stycznik pomocniczy DILER-22 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących w układach elektrycznych.

• Sterowanie cewkami styczników głównych i przekaźników w szafach sterowniczych.
• Przekazywanie impulsów do wejść cyfrowych sterowników PLC w automatyce przemysłowej.
• Sygnalizacja stanów pracy (np. załączanie lampek sygnalizacyjnych wyposażonych w obwody pomocnicze).
• Rozbudowa układów bezpieczeństwa (np. obwody stopu awaryjnego) dzięki wymuszonemu prowadzeniu styków.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na śruby (mocowanie śrubowe). Zaleca się stosowanie przekrojów przewodów zgodnych z prądem obciążenia oraz moment dokręcania zacisków śrubowych według dokumentacji producenta. Zachować odpowiednie odstępy dla zapewnienia wentylacji i chłodzenia styków.

FAQ

• Czy stycznik ma podświetlenie LED? W standardowym wykonaniu stycznik nie jest wyposażony w podświetlenie. W razie potrzeby można zastosować zewnętrzne moduły sygnalizacyjne dostępne jako akcesoria.
• Jaki jest stopień ochrony i czy można go stosować w strefach wilgotnych? Stopień ochrony to IP20, co oznacza ochronę przed dotknięciem i ciałami stałymi. Nie jest odporny na wodę ani wilgoć – należy stosować w suchych pomieszczeniach wewnątrz rozdzielnic.
• Czy styki są z wymuszonym przewodzeniem i jakie to ma znaczenie? Tak, styki są z wymuszonym przewodzeniem (mechanicznie sprzężone). Oznacza to, że w przypadku awarii jeden z zestyków (np. zwierny) nie może pozostać zwarty, gdy rozwierny jest rozwarty – kluczowe w obwodach bezpieczeństwa.
